トリプル蓄電システム KPTP-Aシリーズ
KPTP-A
システム構成
System
システム接続例

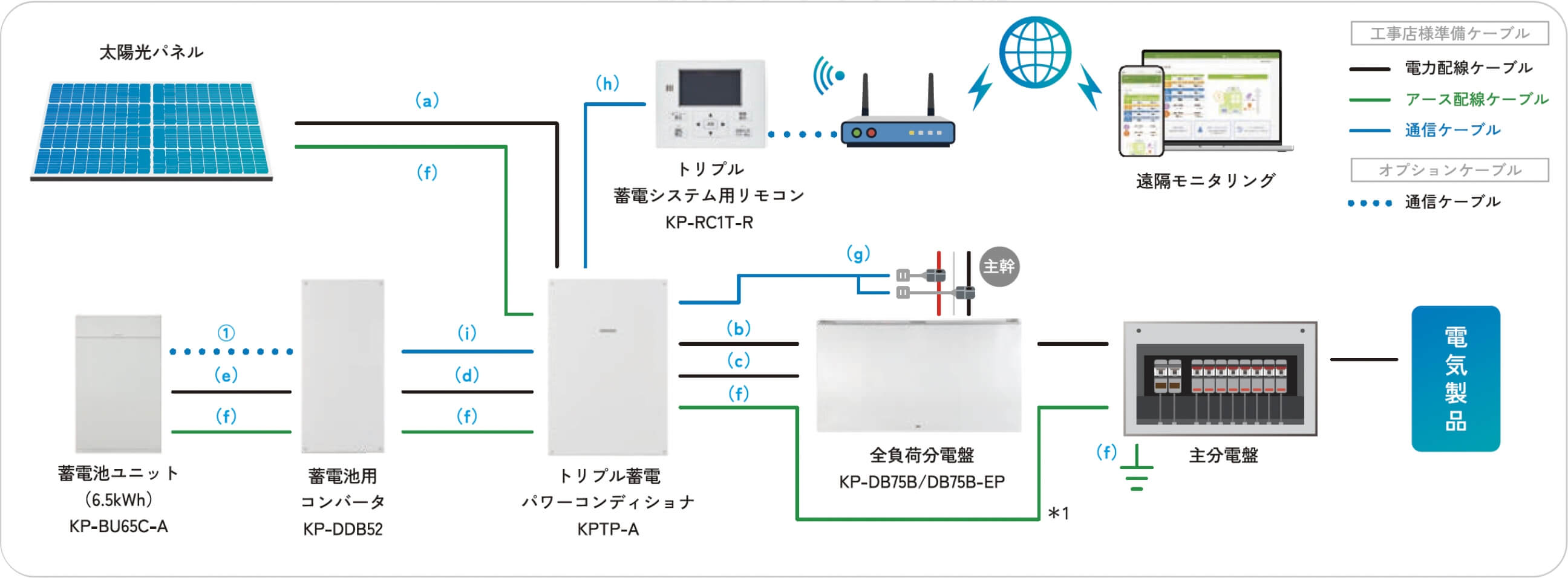

ハイブリッド蓄電システム

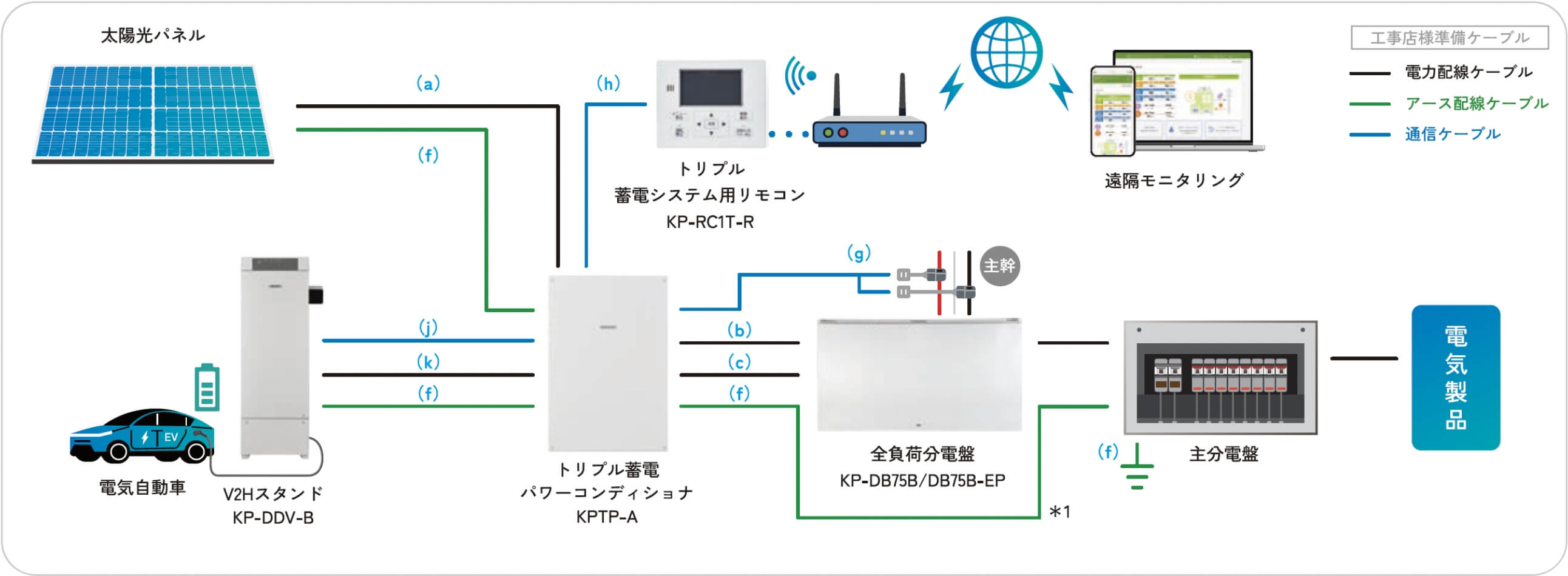

ハイブリッドV2Hシステム

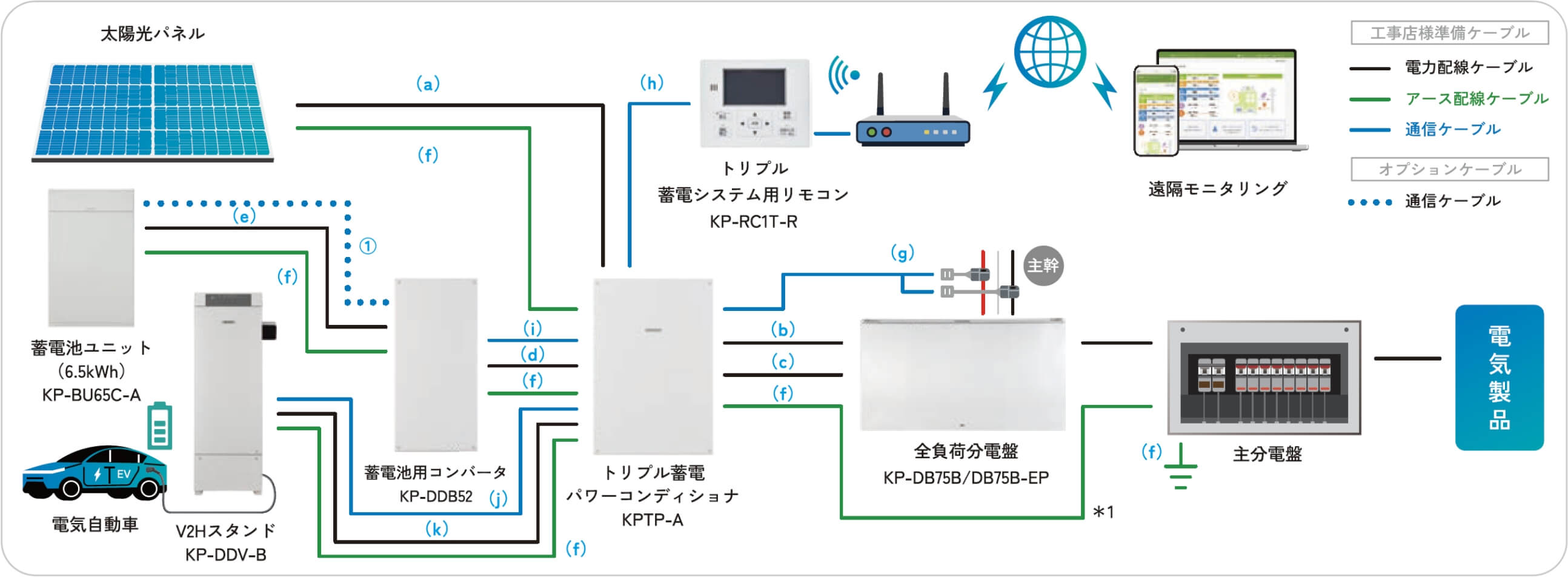

トリプル蓄電池システム
- ＊1「電気設備に関する技術基準」や「内線規程」に従い、C種接地工事を確実に行ってください。C種接地工事：接地抵抗値10Ω以下ただし、低圧電路において、当該電路に地絡を生じた場合に、感度電流100mA以下、0.5秒以内に自動的に電路を遮断する装置を施設するときは、接地抵抗値は500Ω以下になります。より安全性を高めるために接地抵抗値100Ω以下の接地工事をお願いします。
システム構成機器一覧
※表は横にスクロールさせると全体をご覧いただけます。
| トリプル蓄電パワーコンディショナ | KPTP-A | |
|---|---|---|
| トリプル蓄電システム用リモコン※ | KP-RC1T-R | |
| 蓄電池用コンバータ | KP-DDB52 | |
| 蓄電池ユニット | (蓄電池容量6.5kWh) | KP-BU65C-A |
| (蓄電池容量9.7kWh) | KP-BU97C-A | |
| V2Hスタンド | KP-DDV-B | |
| 全負荷分電盤 | （一般用） | KP-DB75B |
| （高出力） | KP-DB75B-EP | |
- ※トリプル蓄電パワーコンディショナに同梱
構成機器・オプション・工事店準備品
システムに応じた機器セットと必要なオプション品を発注してください。ケーブル類は工事店様にて準備いただきます。
機器セット
※表は横にスクロールさせると全体をご覧いただけます。
| 品名 | セット形式 | メーカー希望 小売価格（税別） |
パッケージ内容 | |||||
|---|---|---|---|---|---|---|---|---|
| トリプル蓄電 パワーコンディショナ |
トリプル蓄電 システム用リモコン※ |
蓄電池用 コンバータ |
蓄電池ユニット | V2Hスタンド | 全負荷分電盤 | |||
| ハイブリッド蓄電 (屋内6.5kWh) |
KPTP-A-SET-HYB65-T | ¥4,310,000 | 〇 | 〇 | 〇 | 屋内6.5kWh | － | 一般用 |
| ハイブリッド蓄電 (屋内9.7kWh) |
KPTP-A-SET-HYB97-T | ¥4,820,000 | 〇 | 〇 | 〇 | 屋内9.7kWh | － | |
| ハイブリッドV2H | KPTP-A-SET-HYBV | ¥3,280,000 | 〇 | 〇 | － | － | 〇 | |
| トリプル蓄電 (屋内6.5kWh) |
KPTP-A-SET-TRI65-T | ¥6,070,000 | 〇 | 〇 | 〇 | 屋内6.5kWh | 〇 | |
| トリプル蓄電 (屋内9.7kWh) |
KPTP-A-SET-TRI97-T | ¥6,580,000 | 〇 | 〇 | 〇 | 屋内9.7kWh | 〇 | |
| 太陽光発電 | KPTP-A-SET | ¥1,520,000 | 〇 | 〇 | － | － | － | |
| ハイブリッド蓄電 (屋内6.5kWh)[高出力] |
KPTP-A-SET-2HYB65-T | ¥4,390,000 | 〇 | 〇 | 〇 | 屋内6.5kWh | － | 高出力 |
| ハイブリッド蓄電 (屋内9.7kWh)[高出力] |
KPTP-A-SET-2HYB97-T | ¥4,900,000 | 〇 | 〇 | 〇 | 屋内9.7kWh | － | |
| ハイブリッドV2H [高出力] |
KPTP-A-SET-2HYBV | ¥3,360,000 | 〇 | 〇 | － | － | 〇 | |
| トリプル蓄電 (屋内6.5kWh)[高出力] |
KPTP-A-SET-2TRI65-T | ¥6,150,000 | 〇 | 〇 | 〇 | 屋内6.5kWh | 〇 | |
| トリプル蓄電 (屋内9.7kWh)[高出力] |
KPTP-A-SET-2TRI97-T | ¥6,660,000 | 〇 | 〇 | 〇 | 屋内9.7kWh | 〇 | |
| 太陽光発電 [高出力] |
KPTP-A-SET-2 | ¥1,600,000 | 〇 | 〇 | － | － | － | |
- ※トリプル蓄電パワーコンディショナに同梱
オプション品
※表は横にスクロールさせると全体をご覧いただけます。
| 品名 | 形式 | 標準価格 | 備考 | |
|---|---|---|---|---|
| ① | 蓄電池通信ケーブル | KP-CHG-E8VB03S（3m） | ¥12,000 | 蓄電池ユニット設置時に必要 |
| KP-CHG-E8VB07S（7m） | ¥19,000 | |||
| KP-CHG-E8VB20S（20m） | ¥39,000 | |||
| KP-CHG-E8VB30S（30m） | ¥50,000 | |||
| KP-CHG-E8VB40S（40m） | ¥64,000 | |||
| ② | 大電流用CT | KP-POKS024L（最大電流225A、φ24） | ¥45,000 | 系統電源（主幹容量）が150A以上225A以内の場合に使用 |
| ③ | アンカー固定用ユニット（KP-BU65C-A用） | KP-BU-BBP | ¥25,000 | 蓄電池ユニット（KP-BU65C-A）をアンカー固定する場合に使用 |
工事店様準備品
※表は横にスクロールさせると全体をご覧いただけます。
| 配線名称 | 配電方式／種別 | 推奨電線種 | |
|---|---|---|---|
| （a） | 太陽電池モジュール用ケーブル | DC | 太陽電池専用ケーブル HCV3.5mm2、HCV5.5mm2（20m）＊1 |
| （b） | 系統入出力線 | 1φ３W | CV 3心 8mm2（20m）、14mm2（35 m）＊2 ＊3 |
| （c） | 全負荷入出力線 | 1φ３W | CV 3心 5.5mm2（20m）、8mm2（35 m）＊2 |
| （d） | 蓄電池用コンバータ入出力線 | DC | CV 2心 5.5mm2（10m）＊2 |
| （e） | 蓄電池用ユニット入出力線 | DC | CV 2心 8mm2（15m）＊4 |
| （f） | アース線 | アース線 | IV 1心 φ2.6 / 5.5mm2 |
| （g） | CTセンサケーブル | 通信線 | FCPEV φ0.9-2P（35m）＊2 |
| （h） | リモコン通信ケーブル | 通信線 | FCPEV φ0.9-2P（35m）＊2 |
| （i） | 蓄電池用コンバータ通信ケーブル | 通信線 | FCPEV φ0.9-1P（10m）＊2 |
| （j） | V2Hスタンド入出力線 | DC | CV 2心 8 mm2（40m）＊2 |
| （k） | V2Hスタンド通信ケーブル | 通信線 | FCPEE φ0.9-1P（40m） |
- ＊1 太陽電池モジュールとトリプル蓄電パワーコンディショナ間の配線は電圧降下による発電損失をご確認の上、設定してください。
- ＊2 低温地域（設置環境の温度が-20℃を下回る）に設置、配線するときは電力線はEM-CEを、通信線はFCPEEをご使用ください。
- ＊3 トリプル蓄電パワーコンディショナ－全負荷分電盤内のトリプルシステム系統用ブレーカ間は系統電圧と電圧上昇抑制値のマージンに対して電圧降下値を小さくしてください。（ケーブル配線長制限は電圧降下1.5Vでの計算値です）
- ＊4 端子台や圧着スリーブ等により、端子部の接続された配線を14mm2に中継することにより、25ｍまで延長可になります。

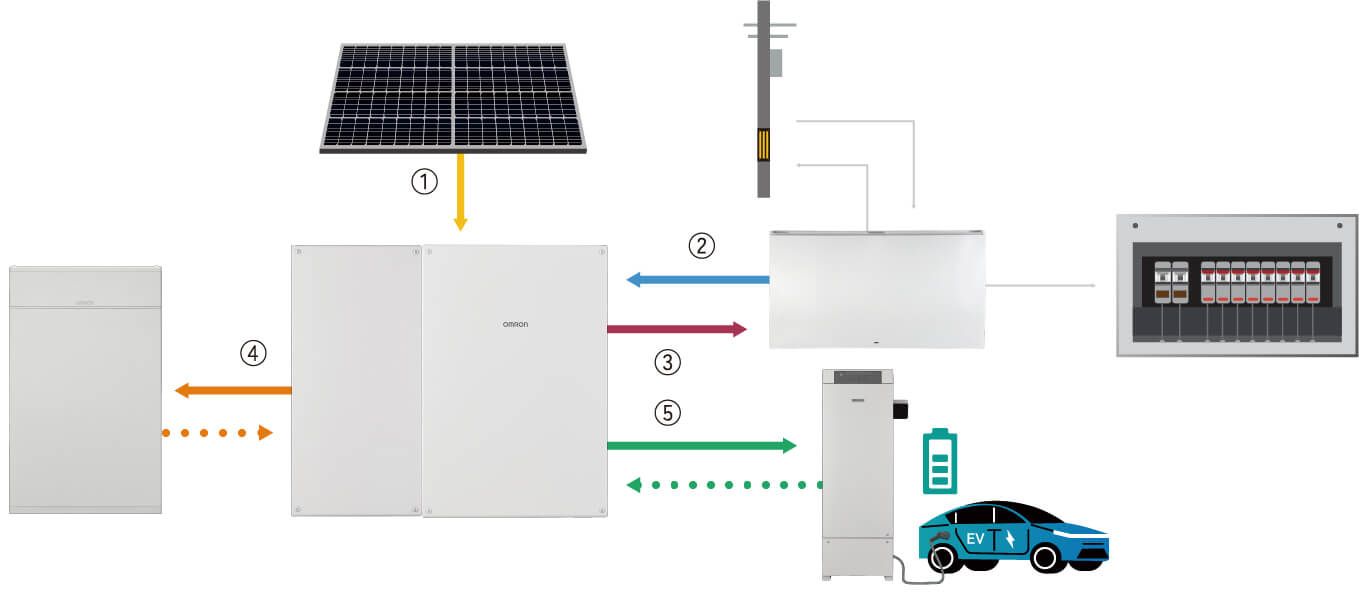

各部の最大電力目安
※表は横にスクロールさせると全体をご覧いただけます。
| 品名 | セット形式 | ①太陽光発電入力 | ②交流側最大入力 | ③交流側最大出力 | ④蓄電池ユニット入出力 | ⑤V2Hスタンド入出力 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 平常時 | 停電時 | 平常時 | 停電時 | 平常時 | 停電時 | 平常時 | 停電時 | 平常時 | 停電時 | ||
| ハイブリッド蓄電(屋内6.5kWh) | KPTP-A-SET-HYB65-T | 9.0kW | 9.0kW | 6.0kW | ー | 6.0kW | 3.0kVA | 3.0kW | 3.0kW | ー | ー |
| ハイブリッド蓄電(屋内9.7kWh) | KPTP-A-SET-HYB97-T | 4.0kVA | 4.5kW | 4.5kW | ー | ー | |||||
| ハイブリッドV2H | KPTP-A-SET-HYBV | 4.0kVA | ー | ー | 6.0kW | 6.0kW | |||||
| トリプル蓄電(屋内6.5kWh) | KPTP-A-SET-TRI65-T | 4.0kVA | 3.0kW | 3.0kW | 6.0kW | 6.0kW | |||||
| トリプル蓄電(屋内9.7kWh) | KPTP-A-SET-TRI97-T | 4.0kVA | 4.5kW | 4.5kW | 6.0kW | 6.0kW | |||||
| 太陽光発電 | KPTP-A-SET | ー | 2.0kVA | ー | ー | ー | ー | ||||
| ハイブリッド蓄電 (屋内6.5kWh)［高出力］ |
KPTP-A-SET-2HYB65-T | 6.0kW | 3.0kVA | 3.0kW | 3.0kW | ー | ー | ||||
| ハイブリッド蓄電 (屋内9.7kWh)［高出力］ |
KPTP-A-SET-2HYB97-T | 4.5kVA | 4.5kW | 4.5kW | ー | ー | |||||
| ハイブリッドV2H ［高出力］ |
KPTP-A-SET-2HYBV | 6.0kVA | ー | ー | 6.0kW | 6.0kW | |||||
| トリプル蓄電 (屋内6.5kWh)［高出力］ |
KPTP-A-SET-2TRI65-T | 6.0kVA | 3.0kW | 3.0kW | 6.0kW | 6.0kW | |||||
| トリプル蓄電 (屋内9.7kWh)［高出力］ |
KPTP-A-SET-2TRI97-T | 6.0kVA | 4.5kW | 4.5kW | 6.0kW | 6.0kW | |||||
| 太陽光発電 ［高出力］ |
KPTP-A-SET-2 | ー | 2.0kVA | ー | ー | ー | ー | ||||
機器セット形式とパッケージ型番について
SII（一般社団法人 環境共創イニシアチブ）に補助金対象として登録、または申請予定の蓄電池システムのパッケージ型番と当社が使用している機器セット形式の対応は以下の表のとおりです。なお、補助金対象のパッケージ型番は補助事業や実施年度によって異なります。補助金に関する詳細はSII（一般社団法人 環境共創イニシアチブ）や補助事業の運営団体、地方自治体のHPをご確認ください。
※表は横にスクロールさせると全体をご覧いただけます。
| 品名 | セット形式 | パッケージ型番 | 追加機器 | ||
|---|---|---|---|---|---|
| V2Hスタンド | 全負荷分電盤 | ||||
| ハイブリッド蓄電(屋内6.5kWh) | KPTP-A-SET-HYB65-T | KPTP-A-PKG-MM2 | ー | KP-DB75B | |
| トリプル蓄電(屋内6.5kWh) | KPTP-A-SET-TRI65-T | KP-DDV-B | |||
| ハイブリッド蓄電(屋内9.7kWh) | KPTP-A-SET-HYB97-T | KPTP-A-PKG-MM3＊1 | ー | ||
| トリプル蓄電(屋内9.7kWh) | KPTP-A-SET-TRP97-T | KP-DDV-B | |||
| ハイブリッド蓄電(屋内6.5kWh)[高出力] | KPTP-A-SET-2HYB65-T | KPTP-A-PKG-MM2 | ー | KP-DB75B-EP | |
| トリプル蓄電(屋内6.5kWh)[高出力] | KPTP-A-SET-2TRI65-T | KP-DDV-B | |||
| ハイブリッド蓄電(屋内9.7kWh)[高出力] | KPTP-A-SET-2HYB97-T | KPTP-A-PKG-MM3＊1 | ー | ||
| トリプル蓄電(屋内9.7kWh)[高出力] | KPTP-A-SET-2TRP97-T | KP-DDV-B | |||
- ＊1 SII登録申請予定（2026年3月現在）
パッケージ型番と構成機器
※表は横にスクロールさせると全体をご覧いただけます。
| パッケージ型番 | 構成機器＊1 | ||
|---|---|---|---|
| トリプル蓄電パワーコンディショナ | 蓄電池用コンバータ | 蓄電池ユニット | |
| KPTP-A-PKG-MM2 | KPTP-A（トリプル蓄電システム用リモコン KP-RC1T-Rを含む） | KP-DDB52 | KP-BU65C-A |
| KPTP-A-PKG-MM3＊2 | KP-BU97C-A | ||
- ＊1 各構成機器の詳細は機器の仕様をご確認ください。
- ＊2 SII登録申請予定（2026年3月現在）

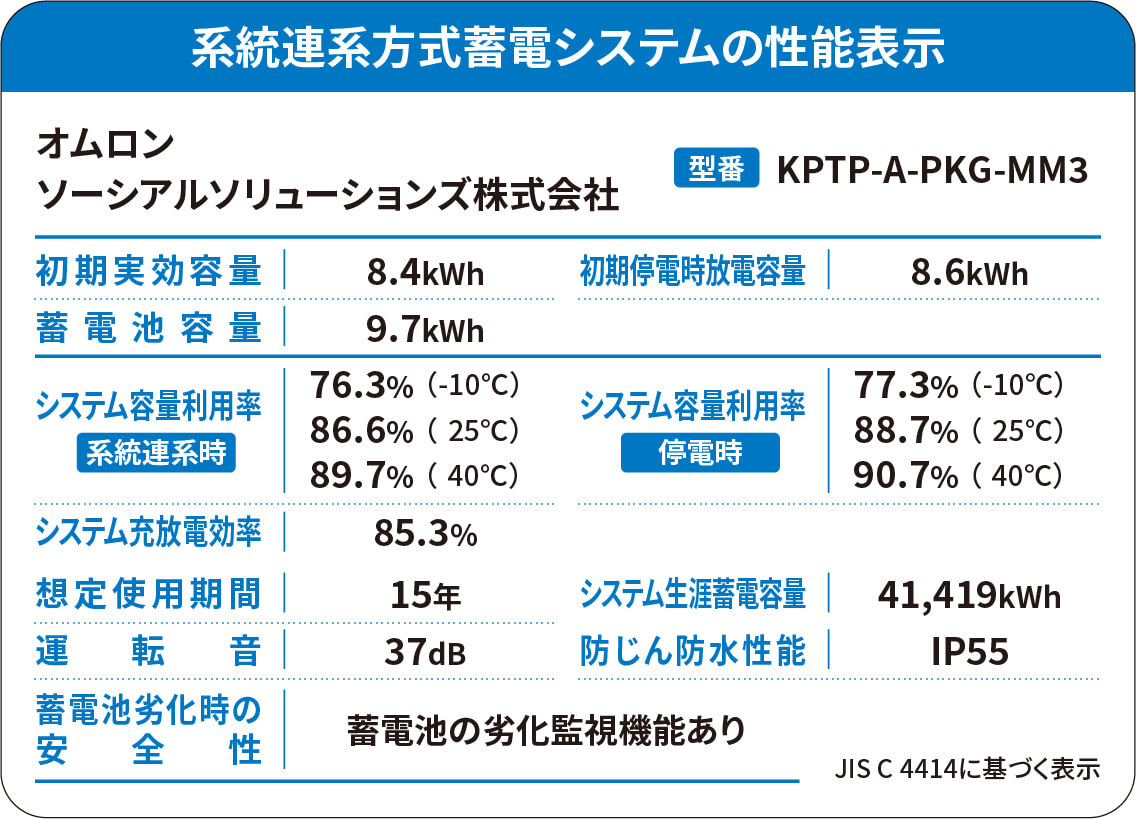

パッケージ型番ごとの性能表示ラベル
※表は横にスクロールさせると全体をご覧いただけます。
- 性能表示ラベルはJIS C4414に基づいて表示されます。
- ・運転音は、音響パワーレベル（音源が発する音響エネルギーの大きさを基にした量）で表示します。
従来の当社資料では運転音（騒音）は「音圧レベル」で記載しております。従来の当社資料に記載している運転音の値と比べると、
性能表示ラベルに表示する運転音の値が大きくなっていますが、製品の音が大きくなったわけではありません。 - ・防じん防水性能は、屋外設置製品のIPコードで表示します。

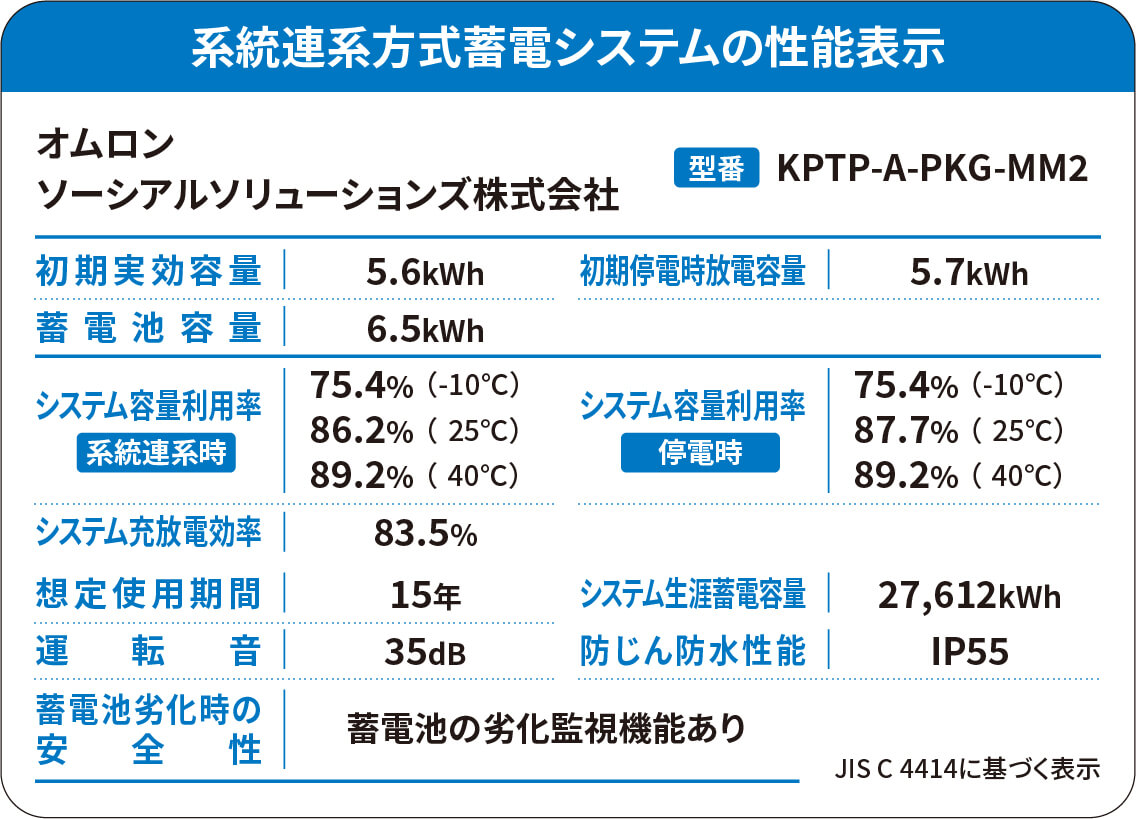

KPTP-A-PKG-MM2
塩害地域への設置について
◆トリプル蓄電パワーコンディショナ、蓄電池用コンバータ、V2H用スタンド

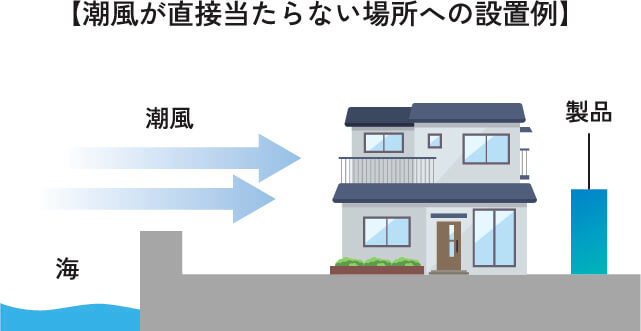

海水飛沫のかかる場所には設置できません。また、潮風に直接さらされるような設置は避けてください。製品に付着した塩分等が雨水で洗い流されるような場所に設置してください。河口は塩分の遡上があるため外洋と同等と判断します。
〇：潮風が当たる場所でも設置可能 △：塩害地域、潮風が当たる場所は設置不可 ×：設置不可
※表は横にスクロールさせると全体をご覧いただけます。
| 海岸からの距離 | ~300m以下 | 300m超～500m以下 | 500m超〜1km以下 | 1km超~ | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 区分 | 離島 | 外洋 | 内海 | 離島 | 外洋 | 内海 | 離島 | 外洋 | 内海 | 離島 | 外洋 | 内海 |
| × | × | △ | × | △ | ◯ | △ | ◯ | ◯ | △ | ◯ | ◯ | |
◆蓄電池ユニット
海岸および汽水域から500mを超える屋外または屋内へ設置してください。
◆トリプル蓄電システム用リモコン、全負荷用分電盤
屋内へ設置してください。
トリプル蓄電システムに接続可能な電動自動車（EV・PHEV）は、当社公表の対応車種に限ります。
対応車種については、「トリプル蓄電システム対応車種」ページの表に記載している車名、年式、型式、及び表の上下に記載している説明文や注意事項を必ず確認してください。
