マルチ蓄電プラットフォーム ITC-SSMPシリーズ
ITC-SSMP
仕様
Specification
マルチ蓄電パワーコンディショナ
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | ITC-SSMP | ||
|---|---|---|---|
| 直流入力 （蓄電池） |
最大入力電圧 | DC450V | |
| 入出力数 | 1 | ||
| 最大充放電電力 | ITC-SSBU98:4kW/ITC-SSBU65:2.5kW | ||
| 直流入力 （PVユニット） |
最大入力電力 | 単機能： - ／ハイブリッド：6.6kW | |
| 最大入力電圧 | 単機能： - ／ハイブリッド：DC450V | ||
| 交流出力 | 定格容量 | ◆単機能 ITC-SSBU98:4kW(力率1.0)/ITC-SSBU65:2.5kW(力率1.0) ◆ハイブリッド（※） 5.6kW（力率0.95） ※系統連系申請の際、定格容量は5.9kW（力率1.0）となります。 |
|
| 定格電圧 | AC202V（AC101V、2相） | ||
| 電力変換効率 |
◆蓄電池側 ITC-SSBU98:放電96.0%、充電95.5% ITC-SSBU65:放電96.0%、充電95.5% ◆太陽光側 95.0%（定格出力時） |
||
| 絶縁方式 | 非絶縁トランスレス方式 | ||
| 電気方式 | 連系運転時 | 単相2線式（単相3線式配電線に接続） | |
| 自立運転時 | 単相2線式 単相3線式（トランスユニット接続時） |
||
| 自立運転時の定格出力 | 単機能／ハイブリッド：2.0kVA、ハイブリッド（トランスユニット接続時）：4.0kVA | ||
| 設置環境 | 海岸および汽水域から500mを超える屋外設置 | ||
| 使用周囲温度 | -20～50℃（ただし結露および氷結なきこと） | ||
| 使用周囲湿度 | 25～95％RH（ただし結露および氷結なきこと） | ||

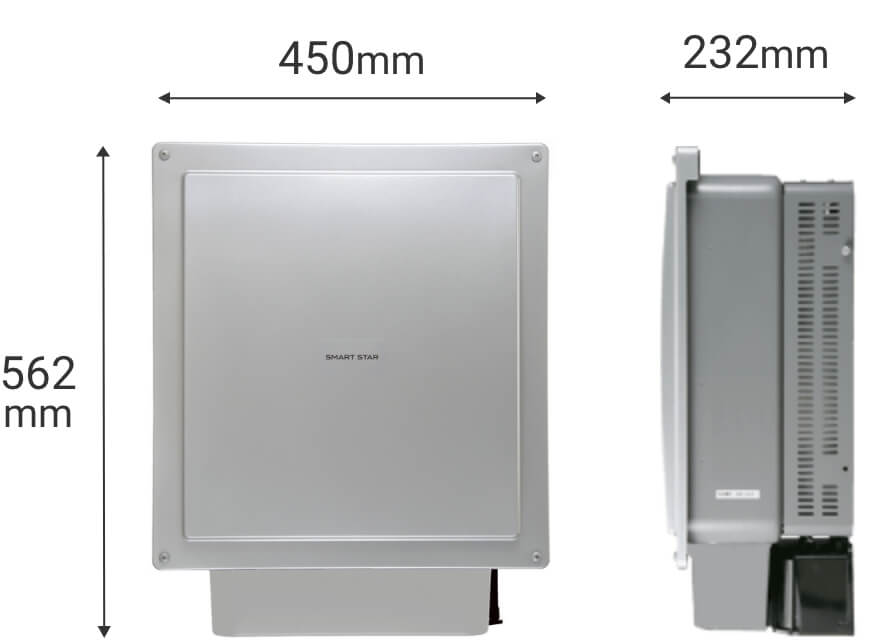

| 外形寸法（横×高さ×奥行き） | 450mm × 562mm × 232mm（ケーブルボックスを含む）
|
||
| 質量 | 本体：約21kg、ケーブルボックス：約1kg、取付けベース板：約2.5kg | ||
| 冷却方式 | 自然空冷 | ||
| ケース材質 | 本体：金属ケース、ケーブルボックス本体：金属、ケーブルボックスカバー：樹脂 | ||
| ケース外装色 | フロント：シルバー、サイド／リア：ダークグレー、ケーブルボックス：ダークグレー | ||
| 取付け方式・方法 | 壁掛け・ネジ止め | ||
| 保護構造 | IP55 | ||
| 保証期間 | 15年 | ||
蓄電池ユニット
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | ITC-SSBU98 | ITC-SSBU65 |
|---|---|---|
| 種類 | リチウムイオン電池 | |
| 蓄電池容量 | 9.8kWh（実効容量：8.8kWh） | 6.5kWh（実効容量：5.9kWh） |
| 公称電圧 | DC154.14V | DC102.76V |
| 電圧範囲 | DC126～174.3V | DC84.0～116.2V |
| 充電回復時間 | 約3時間（25℃ 満充電まで） | |
| 設置環境 | 海岸および汽水域から500mを超える屋外設置または屋内設置 | |
| 周囲温度 | -10～45℃＊1（ただし結露および氷結なきこと） | |
| 使用周囲湿度 | 25～95％RH（ただし結露および氷結なきこと） | |
| 外形寸法（横×高さ×奥行き） | 490mm × 741mm × 295mm
|

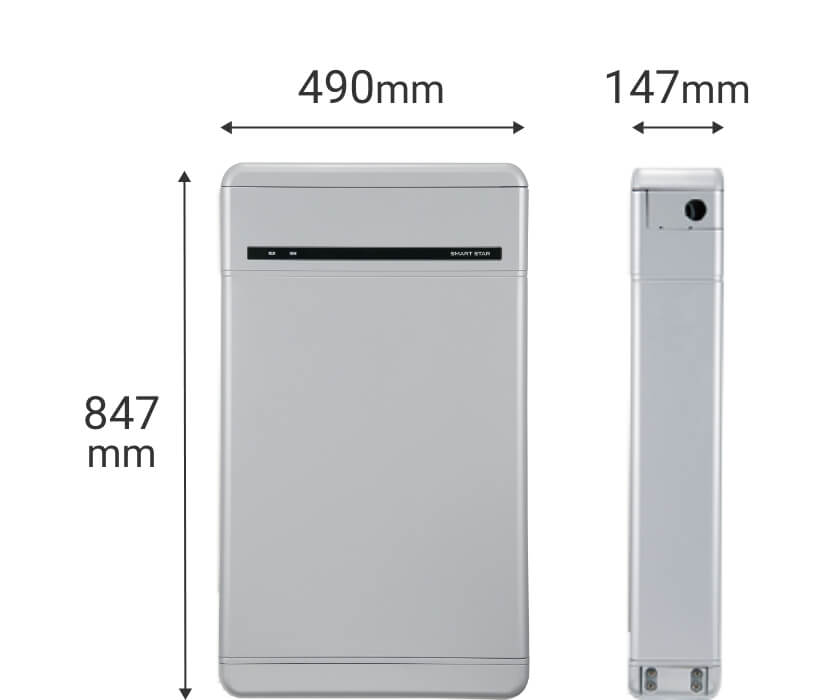

490mm × 847mm × 147mm
|
| 質量 | 約102kg | 約65kg |
| 取付け方式・方法 | 屋内：床置き・壁面にネジ止め | |
| 屋外：(KP-BU98B-S)壁掛けまたは自立設置＊2、(KP-BU65B-S)自立設置＊2 | ||
| 保護構造 | IP55 | |
| サイクル期待寿命 | 11,000サイクル＊3 | |
| 保証期間 | 15年 | |
PVユニット＊7
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | ITC-SSPU | ||
|---|---|---|---|
| 直流入力 （PVパネル） |
定格入力電圧 | DC320V | |
| 入力回路数 | 4 | ||
| MPPT数 | 4 | ||
| 動作電圧範囲 （MPPT） |
運転可能電圧範囲：DC50～450V 最大電力追従（MPPT）範囲：DC60～440V |
||
| 入力電流範囲 | 許容最大短絡電流：60A（15A／1回路） 最大動作電流：44A（11A／1回路） |
||
| 最大入力電力 | 2.5kW／1回路、6.6kW／4回路 | ||
| 直流出力 | 最大出力電圧 | DC450V | |
| 設置環境 | 海岸および汽水域から500mを超える屋外設置 | ||
| 使用周囲温度 | -20～50℃（ただし結露および氷結なきこと） | ||
| 使用周囲湿度 | 25～95％RH（ただし結露および氷結なきこと） | ||
| 外形寸法（横×高さ×奥行き） | 450mm × 562mm × 232mm（ケーブルボックスを含む）
|
||
| 質量 | 本体：約12.5kg、ケーブルボックス：約1kg、取付けベース板：約2.5kg | ||
| 冷却方式 | 自然空冷 | ||
| 保護構造 | IP55 | ||
| 保証期間 | 15年 | ||
トランスユニット＊7
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | ITC-SSTU | ||
|---|---|---|---|
| PCSからの入力 | 電気方式 | 単相2線式 | |
| 定格容量 | 4kVA | ||
| 電圧範囲 | AC202V | ||
| 分電盤側出力 | 電気方式 | 単相3線式 | |
| 定格電圧 | AC202V／101V | ||
| 絶縁方式 | 非絶縁 | ||
| 設置環境 | 海岸および汽水域から500mを超える屋外設置 | ||
| 使用周囲温度 | -20～50℃（ただし結露および氷結なきこと） | ||
| 使用周囲湿度 | 25～95％RH（ただし結露および氷結なきこと） | ||
| 外形寸法（横×高さ×奥行き） | 450mm × 562mm × 232mm（ケーブルボックスを含む）
|
||
| 質量 | 本体：約17kg、ケーブルボックス：約1kg、取付けベース板：約2.5kg | ||
| 冷却方式 | 自然空冷 | ||
| 保護構造 | IP55 | ||
| 保証期間 | 15年 | ||
マルチ蓄電システム用ゲートウェイ
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | ITC-SSGW |
|---|---|
| 接続台数 | マルチ蓄電パワーコンディショナ1台 |
| 通信方式 | 有線LAN（100Base -TX) |
| 表示部 | モノクロLCD（16文字×2行） |
| 操作方法 | 操作スイッチ4個、リセットスイッチまたは遠隔モニタリングサービス使用 |
| 外部インターフェイス | LANポート、USBコネクタ（TypeA）32GBまでのUSB2.0準拠のUSBメモリ |
| 通信プロトコル | ECHONET Lite＊4 蓄電池 Release M 住宅用太陽光発電 Release J＊5 分電盤 Release M＊6 |
| 通信仕様認証規格 | ECHONET Lite規格適合性認証＊4（規格書バージョンVer.1.13）、 ECHONET Lite AIF仕様適合性認証＊4、 （住宅用太陽光発電・HEMSコントローラ間 Ver.1.01）、 （蓄電池・HEMSコントローラ間 Ver.1.21） |
| 外形寸法（横×高さ×奥行き） | 75mm × 120mm × 29.5mm
|
| 動作電源 | マルチ蓄電パワーコンディショナより給電 |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | -20～50℃（ただし結露および氷結なきこと） |
| 使用周囲湿度 | 25～95％RH（ただし結露および氷結なきこと） |
| 質量 | 約140g |
| 取付け方法・方法 | 壁取付・ネジ止め |
| 保護構造 | IP20相当 |
| ケース材質 | PC+ABS |
| ケース外装色 | 白 |
| 遠隔モニタリングサービス | 遠隔モニタリング、遠隔設定、異常時メール送信 |
| 保証期間 | 10年 |
特定負荷用分電盤
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-DB20B-2 |
|---|---|
| 定格入力電圧 | AC100V |
| 電気方式 | 単相2線式 |
| 定格電流 | 合計20A |
| 出力分岐数 | 2回路 |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | －5～40°C（ただし結露および氷結なきこと） |
| 使用周囲湿度 | 45～85％RH（ただし結露および氷結なきこと） |
| 外形寸法（横×高さ×奥行き） | 172mm × 325mm × 124mm
|
| 質量 | 約1.9kg |
| ケース外装色 | 白 |
| 取付け方式・方法 | 壁面取付・ネジ止め |
| 保証期間 | 1年 |
全負荷用分電盤
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-DB75B |
|---|---|
| 定格入力電圧 | AC202V |
| 電気方式 | 単相3線式 |
| 定格電流 | 合計75A |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | －5～40°C（ただし結露および氷結なきこと） |
| 使用周囲湿度 | 45〜85%RH（ただし結露および氷結なきこと） |

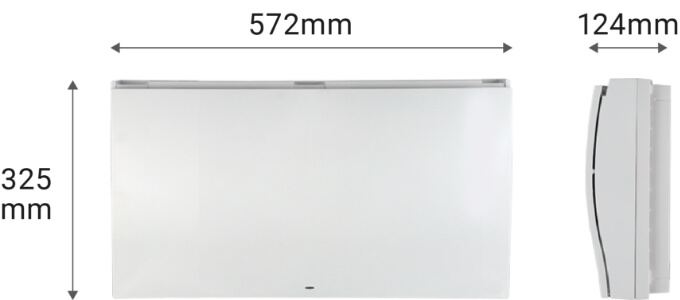

| 外形寸法（横×高さ×奥行き） | 572mm × 325mm ×124mm
|
| 質量 | 約7.2kg |
| ケース外装色 | 白 |
| 取付け方式・方法 | 壁面取付・ネジ止め |
| 保証期間 | 15年 |
電力計測ユニット
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-GWAP-MUBP |
|---|---|
| 計測機能（外部発電計測） | 単線3線200V、100A 3点 うち1点は単相2線100Vも可 |
| 計測機能（分岐計測） | 単相2線200V / 100V、30A 6点 |
| 表示部 | LED4点：状態表示 |
| 操作方法 | DIP-SW：計測機能の設定、リセットSW、積算電力量リセットSW |
| 動作電源 | 単線3線 100V / 200V |
| 最大消費電力 | 5W以下 |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | -20〜+50℃（ただし結露及び氷結なきこと） |
| 使用周囲湿度 | 25〜95%RH（ただし結露及び氷結なきこと） |
| 外形寸法 | 130mm × 260mm × 60mm
|
| 質量 | 約700g |
| 取付け方式・方法 | 壁面取付・ネジ止め |
| ケース材質 | ABS |
| ケース外装色 | 白（開閉部：グレー） |
| 保証期間 | 10年 |
表示ユニット
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-GWAP-D |
|---|---|
| 通信方式 | 無線LAN（2.4GHz、IEEE802.11b/g） |
| 表示部 | 7インチカラー液晶ディスプレイWSVGA（1024x600） |
| 操作方法 | 電源ボタン、タッチパネル、タッチボタン |
| 外部インターフェイス | SD/SDHCカードスロット SDカード：2GBまで（FAT16）、SDHCカード：32GBまで（FAT32） |
| 外形寸法（幅×高さ×奥行き） | 190mmx134mmx24mm （壁掛プレート、スタンド含まず）
|
| 動作電源 | AC100V（ACアダプタ入力） |
| 最大消費電力 | 7W(14VA)以下 |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | 0～40℃（結露および氷結なきこと） |
| 使用周囲湿度 | 25～85％RH（結露および氷結なきこと） |
| 質量 | 約370g（本体のみ） |
| 取付け方式・方法 | 壁目取り付け・ネジ止め、またはスタンド固定・卓上設置 |
| 保護構造 | IP20相当 |
| ケース材質 | ABS |
| ケース外装色 | 白 |
| 保証期間 | 1年 |
- ＊1. 使用周囲温度範囲内であっても、蓄電池保護のために充放電を制限することがあります。
- ＊2. 9.8kWhタイプはコンクリートにアンカー固定、 6.5kWhはコンクリートにアンカー固定と壁面への固定が必要です。
- ＊3. 当社所定条件による期待寿命であり、保証値ではありません。
- ＊4. ECHONET Lite対応機器とは、一般社団法人エコーネットコンソーシアムが発行したECHONET Lite規格およびアプリケーション通信インターフェース仕様（ECHONET Lite AIF仕様）に準拠した機器です。ECHONET Lite、ECHONET Lite AIF、ECHONETロゴマークは、一般社団法人エコーネットコンソーシアムの登録商標です。
- ＊5. PVユニット接続時のみ使用可能です。
- ＊6. 電力計測ユニット接続時のみ使用可能です。
- ＊7. ケース材質、ケース外装色、取付け方式・方法はマルチ蓄電パワーコンディショナと同じです。
