マルチ蓄電プラットフォーム KPBP-Aシリーズ
KPBP series
システム構成
System
システム構成

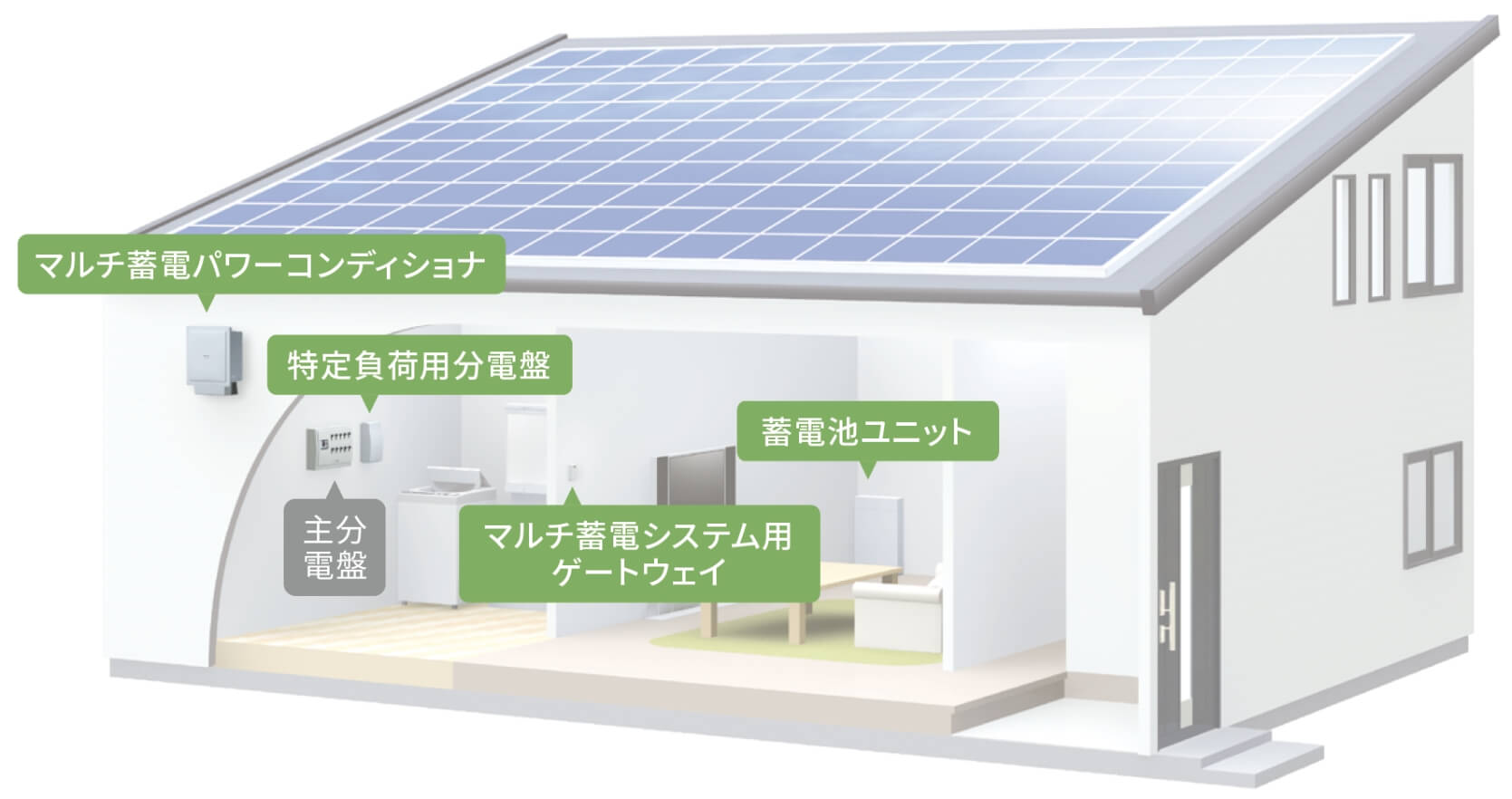

システム構成(単機能蓄電システム×9.8kWh蓄電池ユニット)

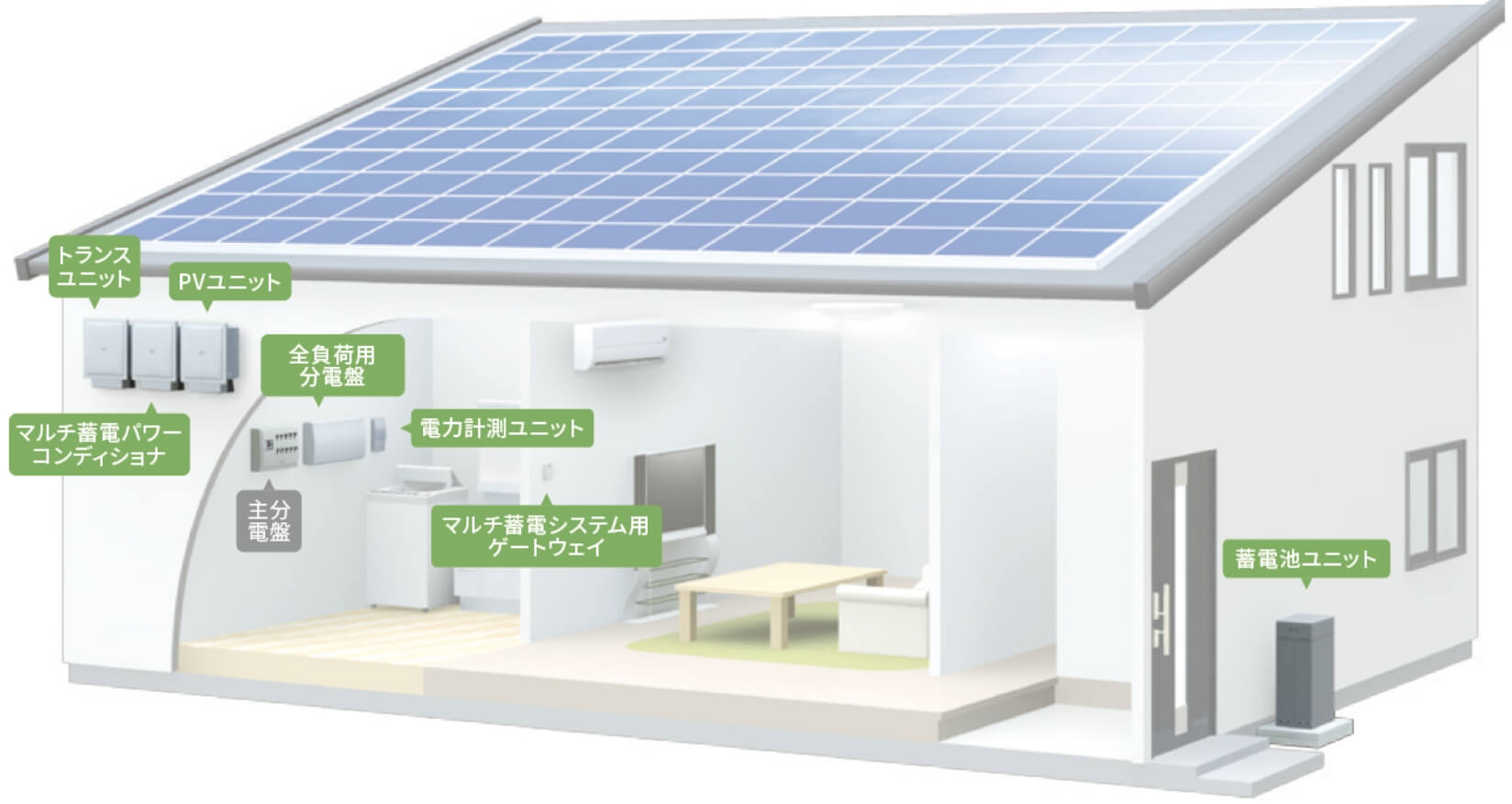

システム構成(全負荷対応型ハイブリッド蓄電システム×1タイプ12.7kWh蓄電池ユニット×電力計測ユニット)
- 単機能蓄電システム
- ハイブリッド蓄電システム
- 全負荷対応型ハイブリッド蓄電システム
屋内設置 屋外設置

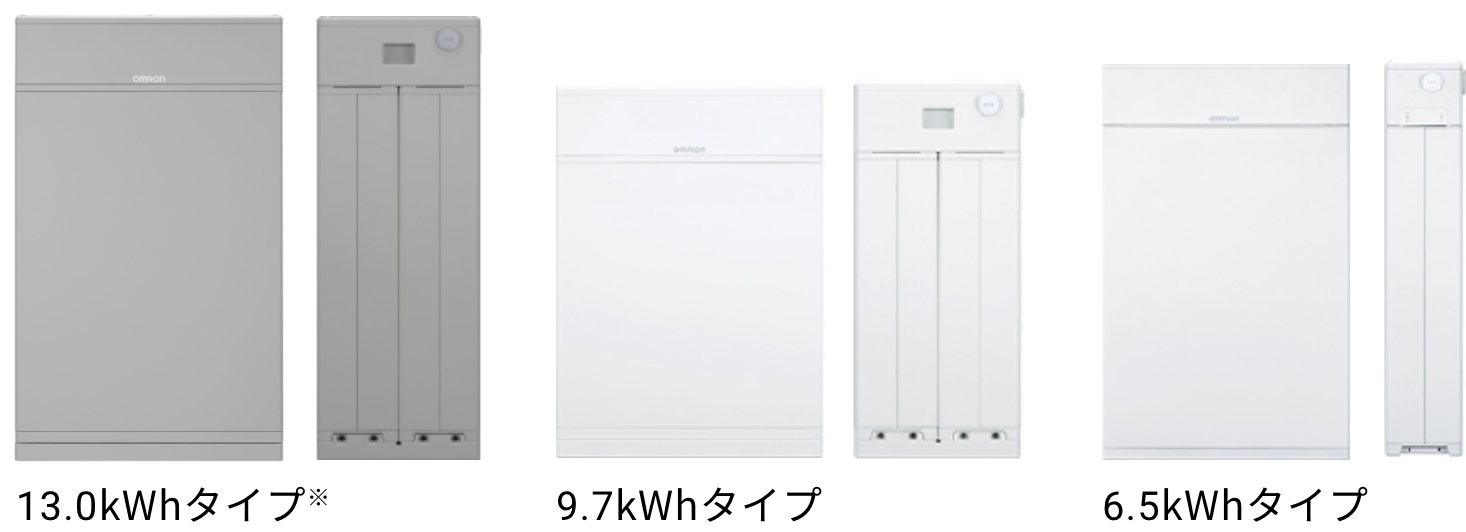

蓄電池ユニット
- 〈16.4kWh〉KP-BU164-S 〈9.8kWh〉KP-BU98B-S 〈6.5kWh〉KP-BU65B-S
- 貯めた電力を放電し電気製品に電力を供給
- 業界最大容量クラスで最小サイズ(16.4kWhタイプ)*1
- 屋内外設置可能*2
- 壁掛け設置も可能(9.8kWhタイプのみ)
屋外設置
蓄電池ユニット
- 〈12.7kWh〉KP-BU127-B 〈6.3kWh〉KP-BU63-B
- 貯めた電力を放電し電気製品に電力を供給
- 12.7kWh、6.3kWhタイプはグリーンモードでの使用時、夜間充電で100%まで充電できます
- 夜間の安い電気料金で充電できる量が倍増しますので朝の電力使用量が多い方にお薦めです。
- 夜間にも満充電にできるので、万が一の停電時でも十分な電力が使えます
- 設置は屋外のみ*2
屋外設置
マルチ蓄電パワーコンディショナ
- 〈一般タイプ〉KPBP-A 〈重塩害対応タイプ〉 KPBP-A-S
- 蓄電池の充放電をコントロール
- 太陽光発電システムと併設可能*3
- 停電時の充電量を自動で制御
屋外設置
PVユニット
- 〈一般タイプ〉KP-DDP66 〈重塩害対応タイプ〉 KP-DDP66-S
〈大電流・一般タイプ〉KP-DDP66-2*4NEW
〈大電流・重塩害対応タイプ〉KP-DDP66-2S*4NEW
- 発電電力をパワーコンディショナに送電
- 既設のPVパワーコンディショナから置き換え可能
- 入力電流範囲を拡大した大電流タイプも選択可能
屋外設置
トランスユニット
- 〈一般タイプ〉KP-TRN40 〈重塩害対応タイプ〉 KP-TRN40-S
- 停電時に発電や充電した電力を全負荷用分電盤に送電
- 停電時の最大出力4.0kVA
- 停電時に200V家電を使用可能
屋内設置
全負荷用分電盤
- KP-DB75B*5
- 停電時、全ての家電に電気を供給
屋内設置
特定負荷用分電盤
- KP-DB20B-2
- 停電時、特定負荷に電気を供給
屋内設置
マルチ蓄電システム用ゲートウェイ
- KP-GWBP-A
- 遠隔モニタリングサービスの使用でスマートフォンやパソコンから蓄電池の状態を見守り可能
- AI機能で気象情報から充電量を制御
屋内設置オプション
電力計測ユニット
- KP-GWAP-MUBP
- 併設された発電機器の発電、充電機器の充放電の確認が可能(最大3点)
- ブレーカごとの電力消費状況の確認が可能(最大6点)
屋内設置オプション
表示ユニット*7
- KP-GWAP-DNEW
- タッチパネルで簡単操作
- 太陽光発電/蓄電池の状態を表示
- 過去の実績(24H/2週間)をグラフ表示
- *1. 国内の住宅向け蓄電システムにおいて(2020年4月当社調べ)
- *2. 自立設置の場合、16.4kWh、9.8kWhタイプおよび12.7kWh、6.3kWhタイプはコンクリートにアンカー固定、 6.5kWhはコンクリートにアンカー固定と壁面への固定が必要です。
- *3. 併設する太陽光発電システムに制約がある可能性があります。
- *4. 大電流タイプのPVユニットを使用する場合はパワーコンディショナのソフトウェアバージョンがVer1.22以上であることを確認してください。異なっている場合は販売店様にてバージョンアップを実施してください。
- *5. 2023年秋頃までの当社出荷分は形式“KP-DB75” となります。
- *6. ECHONET Lite対応機器とは、一般社団法人エコーネットコンソーシアムが発行したECHONET Lite規格およびアプリケーション通信インターフェース仕様(ECHONET Lite AIF仕様)に準拠した機器です。 ECHONET Lite、 ECHONET Lite AIF、 ECHONETロゴマークは、一般社団法人エコーネットコンソーシアムの登録商標です。
- *7. 表示ユニットを使用できるゲートウェイのソフトウェアはVer2.7以上です。
システム接続例
システム構成機器の組み合わせについては
「機器セット」欄をご参照ください。
システム構成機器一覧
※表は横にスクロールさせると全体をご覧いただけます。
品名 | 形式 |
---|---|
マルチ蓄電パワーコンディショナ | KPBP-A(一般タイプ) |
KPBP-A-S(重塩害対応タイプ) | |
PVユニット | KP-DDP66(一般タイプ) |
KP-DDP66-S(重塩害対応タイプ) | |
KP-DDP66-2(大電流・一般タイプ) | |
KP-DDP66-2S(大電流・重塩害対応タイプ) | |
トランスユニット | KP-TRN40(一般タイプ) |
KP-TRN40-S(重塩害対応タイプ) | |
蓄電池ユニット | KP-BU164-S |
KP-BU98B-S | |
KP-BU65B-S | |
KP-BU127-B | |
KP-BU63-B | |
マルチ蓄電システム用ゲートウェイ | KP-GWBP-A |
特定負荷用分電盤 | KP-DB20B-2 |
全負荷用分電盤 | KP-DB75B※ |
電力計測ユニット | KP-GWAP-MUBP |
- ※2023年秋頃までの当社出荷分は形式“KP-DB75” となります。
システムに必要なオプション品一覧
※表は横にスクロールさせると全体をご覧いただけます。
品名 | 形式 | 仕様 | |
---|---|---|---|
主幹用電流センサ(絶縁型) | KP-CT-S□□AC100A | 2個セット、装着できる□□はCTの径を示す。 装着できる電線径Φ14.5mm、Φ24mm、Φ35mm以下 |
|
主幹電流センサケーブル(絶縁型) | KP-CHI-C4VB□□S2 | □□は長さを示す。15m、30m | |
パワコン・計測ユニット間用屋内外通信ケーブル | KP-CH-B8VG□□S | □□は長さを示す。3m、5m、15m、30m | |
蓄電池通信ケーブル | KP-CHG-E8VB□□S | □□は長さを示す。3m、7m、20m、30m、40m | |
DC/DCコンバータ通信ケーブル | KP-CHE-E8VDB□□S | □□は長さを示す。2.9m(□□は029)、5m(□□は05) | |
PVユニット入出力ケーブル | KP-CHJ-F2VDB□□ND3 | □□は長さを示す。2.9m(□□は029)、5m(□□は05) | |
トランスユニット通信ケーブル | KP-CHT-E4VDB□□S | □□は長さを示す。2.9m(□□は029)、5m(□□は05) |
工事店様準備品一覧
※表は横にスクロールさせると全体をご覧いただけます。
配線名称 | 配線の種類 | ケーブル仕様 | |
---|---|---|---|
(a) | 蓄電池ユニット入出力線 | 蓄電池ユニット~パワーコンディショナ間の配線 | CV、2芯、8mm2 |
(b) | 蓄電池ユニットアース線 | 蓄電池ユニット~パワーコンディショナ間の配線 | IV、5.5mm2 |
(c) | LAN通信線 | ゲートウェイ~LANポート付きルータ間の配線 | LANケーブル(UTP ケーブル、カテゴリー5以上) |
(d) | PVユニットアース線 | パワーコンディショナ~PVユニット間の配線 | IV、5.5mm2、8mm2 |
(e) | 太陽電池直流線 | 太陽光発電システムと併設する時の交流線の配線 | HCV、単芯、2mm2または3.5mm2 |
(f) | パワーコンディショナアース線 | パワーコンディショナ~大地間 | IV、5.5mm2、8mm2 |
(g) | トランスユニット入出力線 | パワーコンディショナ~トランスユニット間の配線 | CV、2芯、5.5mm2 |
(h) | トランスユニットアース線 | パワーコンディショナ~トランスユニット間の配線 | IV、5.5mm2 |
(i) | 系統入出力線 | パワーコンディショナ~主分電盤間の配線 | CV、3芯、8mm2または14mm2 |
(j) | 系統入出力線 | パワーコンディショナ~全負荷用電盤間の配線 | CV、3芯、5.5mm2、8mm2または14mm2 |
(k) | 全負荷入出力線 | トランスユニット~全負荷用分電盤間の配線 | CV、3芯、5.5mm2、8mm2、14mm2 |
(l) | 主分電盤入出力線 | 主分電盤~全負荷用分電盤間の配線 | CV、3芯、14mm2 |
(m) | 主分電盤アース線 | 主分電盤~全負荷用分電盤間の配線 | IV、φ2.0mm |
(n) | 特定負荷入出力線 | パワーコンディショナ〜特定負荷用分電盤間の配線 | CV、2芯、5.5mm2、8mm2、14mm2 |
(o) | 特定負荷入出力線 | 主分電盤~特定負荷用分電盤間の配線 | VVF、2芯、φ2.0mm またはφ2.6mm、単線 |
(p) | 特定負荷アース線 | 主分電盤~特定負荷用分電盤間の配線 | IV、φ2.0mm |
(q) | PVパワーコンディショナ入出力線 | 太陽光発電システムと併設する時の配線 | VVF、2芯、φ1.6mm、φ2.0mmまたはφ2.6mm、単線) |
電力計測ユニット使用時に追加で必要なオプション品一覧
※表は横にスクロールさせると全体をご覧いただけます。
品名 | 形式 | 仕様 | |
---|---|---|---|
外部発電用センサ | KP-CT-S□□AC100 | 2個セット、装着できる□□はCTの径を示す。 装着できる電線径φ14.5mm、φ24mm以下 |
|
外部発電用電流センサケーブル | KP-CHC-C4VG□□N | □□は長さを示す。3m、5m、10m、15m、30m | |
分岐計測用電流センサ(φ9.3) | KP-CT-T09AC30 | 2個セット(装着できる電線径 9.3mm以下) | |
分岐計測用電流センサケーブル | KP-CHB-C4VG□□N | □□は長さを示す。3m、5m、15m、30m |
電力計測ユニット使用時に追加で必要な工事店様準備品一覧
※表は横にスクロールさせると全体をご覧いただけます。
配線名称 | 配線の種類 | ケーブル仕様 | |
---|---|---|---|
(r) | 電力計測ユニット通信線 | 電力計測ユニット~ゲートウェイ間の通信 | 単線/ヨリ線ツイストペア線 Φ0.3~1.0mm×3芯 |
(s) | 電源/電圧検知線 | 主分電盤~電力計測ユニット間の配線 | VVF Φ2mm×3芯(銅単線) |
電力計測ユニット使用時に追加で必要な工事店様準備品一覧
ご発注例
- ①機器セット
- ②部材セット
機器セットと部材セットをそれぞれ組み合わせてご発注ください。
セットに含まれていない製品をご希望の場合は、オプション品一覧よりお選びください。
①機器セット
製品購入に用いる機器セット形式と、補助金申請に用いるパッケージ型番は異なります。パッケージ型番については、こちらを参照ください。
※表は横にスクロールさせると全体をご覧いただけます。
品名 | 形式 | メーカー 希望 小売価格 (税別) |
パッケージ内容 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
マルチ 蓄電 パワー コンディショナ |
マルチ 蓄電システム用 ゲートウェイ |
蓄電池 ユニット |
PV ユニット |
分電盤 | トランス ユニット |
|||||||||||
タイプ | 容量 | システム | 一般 | 重塩害 対応 |
一般 | 重塩害 対応 |
大電流 ・一般 |
大電流 ・重塩害 対応 |
特定 負荷 |
全 負荷※ |
一般 | 重塩害 対応 |
||||
一般 | 16.4kWh | 単機能 | KPBP-A-SET-AC164-N | ¥5,300,000 | 〇 | - | 〇 | 16.4kWh | - | - | - | - | 〇 | - | - | - |
ハイブリッド / 特定負荷 | KPBP-A-SET-HYB164-N | ¥5,920,000 | 〇 | - | 〇 | 16.4kWh | 〇 | - | - | - | 〇 | - | - | - | ||
ハイブリッド / 全負荷 | KPBP-A-SET-HYB164-T | ¥6,750,000 | 〇 | - | 〇 | 16.4kWh | 〇 | - | - | - | - | 〇 | 〇 | - | ||
12.7kWh | 単機能 | KPBP-A-SET-AC127-N | ¥4,300,000 | 〇 | - | 〇 | 12.7kWh | - | - | - | - | 〇 | - | - | - | |
ハイブリッド / 特定負荷 | KPBP-A-SET-HYB127-N | ¥4,920,000 | 〇 | - | 〇 | 12.7kWh | 〇 | - | - | - | 〇 | - | - | - | ||
ハイブリッド / 全負荷 | KPBP-A-SET-HYB127-T | ¥5,750,000 | 〇 | - | 〇 | 12.7kWh | 〇 | - | - | - | - | 〇 | 〇 | - | ||
9.8kWh | 単機能 | KPBP-A-SET-AC98-N | ¥3,170,000 | 〇 | - | 〇 | 9.8kWh | - | - | - | - | 〇 | - | - | - | |
ハイブリッド / 特定負荷 | KPBP-A-SET-HYB98-N | ¥3,790,000 | 〇 | - | 〇 | 9.8kWh | 〇 | - | - | - | 〇 | - | - | - | ||
ハイブリッド / 全負荷 | KPBP-A-SET-HYB98-T | ¥4,620,000 | 〇 | - | 〇 | 9.8kWh | 〇 | - | - | - | - | 〇 | 〇 | - | ||
6.5kWh | 単機能 | KPBP-A-SET-AC65-N | ¥2,660,000 | 〇 | - | 〇 | 6.5kWh | - | - | - | - | 〇 | - | - | - | |
ハイブリッド / 特定負荷 | KPBP-A-SET-HYB65-N | ¥3,280,000 | 〇 | - | 〇 | 6.5kWh | 〇 | - | - | - | 〇 | - | - | - | ||
ハイブリッド / 全負荷 | KPBP-A-SET-HYB65-T | ¥4,110,000 | 〇 | - | 〇 | 6.5kWh | 〇 | - | - | - | - | 〇 | 〇 | - | ||
6.3kWh | 単機能 | KPBP-A-SET-AC63-N | ¥2,660,000 | 〇 | - | 〇 | 6.3kWh | - | - | - | - | 〇 | - | - | - | |
ハイブリッド / 特定負荷 | KPBP-A-SET-HYB63-N | ¥3,280,000 | 〇 | - | 〇 | 6.3kWh | 〇 | - | - | - | 〇 | - | - | - | ||
ハイブリッド / 全負荷 | KPBP-A-SET-HYB63-T | ¥4,110,000 | 〇 | - | 〇 | 6.3kWh | 〇 | - | - | - | - | 〇 | 〇 | - | ||
重塩害 対応 |
16.4kWh | 単機能 | KPBP-A-SET-AC164-NS | ¥5,450,000 | - | 〇 | 〇 | 16.4kWh | - | - | - | - | 〇 | - | - | - |
ハイブリッド / 特定負荷 | KPBP-A-SET-HYB164-NS | ¥6,130,000 | - | 〇 | 〇 | 16.4kWh | - | 〇 | - | - | 〇 | - | - | - | ||
ハイブリッド / 全負荷 | KPBP-A-SET-HYB164-TS | ¥7,020,000 | - | 〇 | 〇 | 16.4kWh | - | 〇 | - | - | - | 〇 | - | 〇 | ||
9.8kWh | 単機能 | KPBP-A-SET-AC98-NS | ¥3,320,000 | - | 〇 | 〇 | 9.8kWh | - | - | - | - | 〇 | - | - | - | |
ハイブリッド / 特定負荷 | KPBP-A-SET-HYB98-NS | ¥4,000,000 | - | 〇 | 〇 | 9.8kWh | - | 〇 | - | - | 〇 | - | - | - | ||
ハイブリッド / 全負荷 | KPBP-A-SET-HYB98-TS | ¥4,890,000 | - | 〇 | 〇 | 9.8kWh | - | 〇 | - | - | - | 〇 | - | 〇 | ||
6.5kWh | 単機能 | KPBP-A-SET-AC65-NS | ¥2,810,000 | - | 〇 | 〇 | 6.5kWh | - | - | - | - | 〇 | - | - | - | |
ハイブリッド / 特定負荷 | KPBP-A-SET-HYB65-NS | ¥3,490,000 | - | 〇 | 〇 | 6.5kWh | - | 〇 | - | - | 〇 | - | - | - | ||
ハイブリッド / 全負荷 | KPBP-A-SET-HYB65-TS | ¥4,380,000 | - | 〇 | 〇 | 6.5kWh | - | 〇 | - | - | - | 〇 | - | 〇 |
NEW<大電流対応タイプ>
品名 | 形式 | メーカー 希望 小売価格 (税別) |
パッケージ内容 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
マルチ 蓄電 パワー コンディショナ |
マルチ 蓄電システム用 ゲートウェイ |
蓄電池 ユニット |
PV ユニット |
分電盤 | トランス ユニット |
|||||||||||
タイプ | 容量 | システム | 一般 | 重塩害 対応 |
一般 | 重塩害 対応 |
大電流 ・一般 |
大電流 ・重塩害 対応 |
特定 負荷 |
全 負荷※ |
一般 | 重塩害 対応 |
||||
一般 | 16.4kWh | 大電流 ハイブリッド / 特定負荷 |
KPBP-A-SET-2HYB164-N | ¥6,100,000 | 〇 | - | 〇 | 16.4kWh | - | - | 〇 | - | 〇 | - | - | - |
大電流 ハイブリッド / 全負荷 |
KPBP-A-SET-2HYB164-T | ¥6,930,000 | 〇 | - | 〇 | 16.4kWh | - | - | 〇 | - | - | 〇 | 〇 | - | ||
12.7kWh | 大電流 ハイブリッド / 特定負荷 |
KPBP-A-SET-2HYB127-N | ¥5,100,000 | 〇 | - | 〇 | 12.7kWh | - | - | 〇 | - | 〇 | - | - | - | |
大電流 ハイブリッド/全負荷 |
KPBP-A-SET-2HYB127-T | ¥5,930,000 | 〇 | - | 〇 | 12.7kWh | - | - | 〇 | - | - | 〇 | 〇 | - | ||
9.8kWh | 大電流 ハイブリッド / 特定負荷 |
KPBP-A-SET-2HYB98-N | ¥3,970,000 | 〇 | - | 〇 | 9.8kWh | - | - | 〇 | - | 〇 | - | - | - | |
大電流 ハイブリッド / 全負荷 |
KPBP-A-SET-2HYB98-T | ¥4,800,000 | 〇 | - | 〇 | 9.8kWh | - | - | 〇 | - | - | 〇 | 〇 | - | ||
6.5kWh | 大電流 ハイブリッド / 特定負荷 |
KPBP-A-SET-2HYB65-N | ¥3,460,000 | 〇 | - | 〇 | 6.5kWh | - | - | 〇 | - | 〇 | - | - | - | |
大電流 ハイブリッド / 全負荷 |
KPBP-A-SET-2HYB65-T | ¥4,290,000 | 〇 | - | 〇 | 6.5kWh | - | - | 〇 | - | - | 〇 | 〇 | - | ||
6.3kWh | 大電流 ハイブリッド / 特定負荷 |
KPBP-A-SET-2HYB63-N | ¥3,460,000 | 〇 | - | 〇 | 6.3kWh | - | - | 〇 | - | 〇 | - | - | - | |
大電流 ハイブリッド / 全負荷 |
KPBP-A-SET-2HYB63-T | ¥4,290,000 | 〇 | - | 〇 | 6.3kWh | - | - | 〇 | - | - | 〇 | 〇 | - | ||
重塩害 対応 |
16.4kWh | 大電流 ハイブリッド / 特定負荷 |
KPBP-A-SET-2HYB164-NS | ¥6,310,000 | - | 〇 | 〇 | 16.4kWh | - | - | - | 〇 | 〇 | - | - | - |
大電流 ハイブリッド / 全負荷 |
KPBP-A-SET-2HYB164-TS | ¥7,200,000 | - | 〇 | 〇 | 16.4kWh | - | - | - | 〇 | - | 〇 | - | 〇 | ||
9.8kWh | 大電流 ハイブリッド / 特定負荷 |
KPBP-A-SET-2HYB98-NS | ¥4,180,000 | - | 〇 | 〇 | 9.8kWh | - | - | - | 〇 | 〇 | - | - | - | |
大電流 ハイブリッド / 全負荷 |
KPBP-A-SET-2HYB98-TS | ¥5,070,000 | - | 〇 | 〇 | 9.8kWh | - | - | - | 〇 | - | 〇 | - | 〇 | ||
6.5kWh | 大電流 ハイブリッド / 特定負荷 |
KPBP-A-SET-2HYB65-NS | ¥3,670,000 | - | 〇 | 〇 | 6.5kWh | - | - | - | 〇 | 〇 | - | - | - | |
大電流 ハイブリッド/全負荷 |
KPBP-A-SET-2HYB65-TS | ¥4,560,000 | - | 〇 | 〇 | 6.5kWh | - | - | - | 〇 | - | 〇 | - | 〇 |
- ※2023年秋頃当社出荷分までは形式“KP-DB75”。以降の形式は“KP-DB75B”となります。
②部材セット
※表は横にスクロールさせると全体をご覧いただけます。
No | セット内容 | 形式 | メーカー 希望小売価格 (税別) |
パッケージ内容 | ||||||
---|---|---|---|---|---|---|---|---|---|---|
①主幹用電流 センサ (絶縁型) |
②主幹電流 センサ ケーブル (絶縁型) |
③パワコン・ 計測ユニット間用 屋内外通信ケーブル |
④蓄電池 通信ケーブル |
⑤DC/DC コンバータ 通信ケーブル |
⑥PVユニット 入出力ケーブル (新規) |
⑦トランス ユニット 通信ケーブル (新規) |
||||
部材 セット1 |
単機能 | KP-CH-ST4-AC1 | ¥94,000 | KP-CT-S16AC100A | KP-CHI-C4VB15S2 | KP-CH-B8VG15S | KP-CHG-E8VB20S | - | - | - |
部材 セット2 |
KP-CH-ST4-AC2 | ¥99,000 | KP-CT-S16AC100A | KP-CHI-C4VB15S2 | KP-CH-B8VG30S | KP-CHG-E8VB20S | - | - | - | |
部材 セット3 |
KP-CH-ST4-AC3 | ¥114,000 | KP-CT-S16AC100A | KP-CHI-C4VB30S2 | KP-CH-B8VG30S | KP-CHG-E8VB20S | - | - | - | |
部材 セット4 |
KP-CH-ST4-AC4 | ¥125,000 | KP-CT-S16AC100A | KP-CHI-C4VB30S2 | KP-CH-B8VG30S | KP-CHG-E8VB30S | - | - | - | |
部材 セット5 |
KP-CH-ST4-AC5 | ¥74,000 | KP-CT-S16AC100A | KP-CHI-C4VB15S2 | KP-CH-B8VG15S | KP-CHG-E8VB07S | - | - | - | |
部材 セット6 |
ハイブリッド (特定負荷) |
KP-CH-ST6-HYB1 | ¥115,000 | KP-CT-S16AC100A | KP-CHI-C4VB15S2 | KP-CH-B8VG15S | KP-CHG-E8VB20S | KP-CHE-E8VDB029S | KP-CHJ-F2VDB029ND3 | - |
部材 セット7 |
KP-CH-ST6-HYB2 | ¥120,000 | KP-CT-S16AC100A | KP-CHI-C4VB15S2 | KP-CH-B8VG30S | KP-CHG-E8VB20S | KP-CHE-E8VDB029S | KP-CHJ-F2VDB029ND3 | - | |
部材 セット8 |
KP-CH-ST6-HYB3 | ¥135,000 | KP-CT-S16AC100A | KP-CHI-C4VB30S2 | KP-CH-B8VG30S | KP-CHG-E8VB20S | KP-CHE-E8VDB029S | KP-CHJ-F2VDB029ND3 | - | |
部材 セット9 |
KP-CH-ST6-HYB4 | ¥154,000 | KP-CT-S16AC100A | KP-CHI-C4VB30S2 | KP-CH-B8VG30S | KP-CHG-E8VB30S | KP-CHE-E8VDB05S | KP-CHJ-F2VDB05ND3 | - | |
部材 セット10 |
KP-CH-ST6-HYB5 | ¥95,000 | KP-CT-S16AC100A | KP-CHI-C4VB15S2 | KP-CH-B8VG15S | KP-CHG-E8VB07S | KP-CHE-E8VDB029S | KP-CHJ-F2VDB029ND3 | - | |
部材 セット11 |
ハイブリッド (全負荷) |
KP-CH-ST7-HYB1 | ¥129,000 | KP-CT-S16AC100A | KP-CHI-C4VB15S2 | KP-CH-B8VG15S | KP-CHG-E8VB20S | KP-CHE-E8VDB029S | KP-CHJ-F2VDB029ND3 | KP-CHT-E4VDB029S |
部材 セット12 |
KP-CH-ST7-HYB2 | ¥134,000 | KP-CT-S16AC100A | KP-CHI-C4VB15S2 | KP-CH-B8VG30S | KP-CHG-E8VB20S | KP-CHE-E8VDB029S | KP-CHJ-F2VDB029ND3 | KP-CHT-E4VDB029S | |
部材 セット13 |
KP-CH-ST7-HYB3 | ¥149,000 | KP-CT-S16AC100A | KP-CHI-C4VB30S2 | KP-CH-B8VG30S | KP-CHG-E8VB20S | KP-CHE-E8VDB029S | KP-CHJ-F2VDB029ND3 | KP-CHT-E4VDB029S | |
部材 セット14 |
KP-CH-ST7-HYB4 | ¥172,000 | KP-CT-S16AC100A | KP-CHI-C4VB30S2 | KP-CH-B8VG30S | KP-CHG-E8VB30S | KP-CHE-E8VDB05S | KP-CHJ-F2VDB05ND3 | KP-CHT-E4VDB05S | |
部材 セット15 |
KP-CH-ST7-HYB5 | ¥109,000 | KP-CT-S16AC100A | KP-CHI-C4VB15S2 | KP-CH-B8VG15S | KP-CHG-E8VB07S | KP-CHE-E8VDB029S | KP-CHJ-F2VDB029ND3 | KP-CHT-E4VDB029S |
③オプション品一覧
※表は横にスクロールさせると全体をご覧いただけます。
品名 | 形式 | メーカー希望小売価格(税別) |
---|---|---|
主幹用電流センサ(Φ14.5)(絶縁型) | KP-CT-S16AC100A | ¥12,000 |
主幹用電流センサ(Φ24)(絶縁型) | KP-CT-S24AC100A | ¥15,000 |
主幹用電流センサ(Φ35.5)(絶縁型) | KP-CT-S35AC100A | ¥18,000 |
主幹電流センサケーブル(15m)(絶縁型) | KP-CHI-C4VB15S2 | ¥31,000 |
主幹電流センサケーブル(30m)(絶縁型) | KP-CHI-C4VB30S2 | ¥46,000 |
パワコン・計測ユニット間用屋内外通信ケーブル(3m) | KP-CH-B8VG03S | ¥6,000 |
パワコン・計測ユニット間用屋内外通信ケーブル(5m) | KP-CH-B8VG05S | ¥8,000 |
パワコン・計測ユニット間用屋内外通信ケーブル(15m) | KP-CH-B8VG15S | ¥12,000 |
パワコン・計測ユニット間用屋内外通信ケーブル(30m) | KP-CH-B8VG30S | ¥17,000 |
蓄電池通信ケーブル(3m) | KP-CHG-E8VB03S | ¥12,000 |
蓄電池通信ケーブル(7m) | KP-CHG-E8VB07S | ¥19,000 |
蓄電池通信ケーブル(20m) | KP-CHG-E8VB20S | ¥39,000 |
蓄電池通信ケーブル(30m) | KP-CHG-E8VB30S | ¥50,000 |
蓄電池通信ケーブル(40m) | KP-CHG-E8VB40S | ¥64,000 |
DC/DCコンバータ通信ケーブル(2.9m) | KP-CHE-E8VDB029S | ¥14,000 |
DC/DCコンバータ通信ケーブル(5m) | KP-CHE-E8VDB05S | ¥18,000 |
PVユニット入出力ケーブル(2.9m) | KP-CHJ-F2VDB029ND3 | ¥7,000 |
PVユニット入出力ケーブル(5m) | KP-CHJ-F2VDB05ND3 | ¥11,000 |
トランスユニット通信ケーブル(2.9m) | KP-CHT-E4VDB029S | ¥14,000 |
トランスユニット通信ケーブル(5m) | KP-CHT-E4VDB05S | ¥18,000 |
屋外壁掛けユニット(KP-BU98B-S用) | KP-BU-OWH1 | ¥50,000 |
表示ユニット | KP-GWAP-D | ¥80,000 |
電力計測ユニット使用時オプション品一覧
※表は横にスクロールさせると全体をご覧いただけます。
品名 | 形式 | メーカー希望小売価格(税別) |
---|---|---|
電力計測ユニット | KP-GWAP-MUBP | ¥100,000 |
外部発電用電流センサ(Φ14.5) | KP-CT-S16AC100 | ¥12,000 |
外部発電用電流センサ(Φ24) | KP-CT-S24AC100 | ¥15,000 |
外部発電用電流センサケーブル(3m) | KP-CHC-C4VG03N | ¥4,000 |
外部発電用電流センサケーブル(5m) | KP-CHC-C4VG05N | ¥6,000 |
外部発電用電流センサケーブル(10m) | KP-CHC-C4VG10N | ¥8,000 |
外部発電用電流センサケーブル(15m) | KP-CHC-C4VG15N | ¥9,000 |
外部発電用電流センサケーブル(30m) | KP-CHC-C4VG30N | ¥15,000 |
分岐計測用電流センサ(Φ9.3) | KP-CT-T09AC30 | ¥3,000 |
分岐計測用電流センサケーブル(3m) | KP-CHB-C4VG03N | ¥4,000 |
分岐計測用電流センサケーブル(5m) | KP-CHB-C4VG05N | ¥6,000 |
分岐計測用電流センサケーブル(10m) | KP-CHB-C4VG10N | ¥8,000 |
分岐計測用電流センサケーブル(15m) | KP-CHB-C4VG15N | ¥9,000 |
分岐計測用電流センサケーブル(30m) | KP-CHB-C4VG30N | ¥15,000 |
性能表示ラベル
パッケージ型番と構成機器※1
・KPBP-A(単機能蓄電システム/ハイブリッド蓄電システム/全負荷対応型ハイブリッド蓄電システム共通)
※表は横にスクロールさせると全体をご覧いただけます。
パッケージ型番 | 一般パッケージ
KPBP-A-PKG-MM1 |
重塩害対応 パッケージ ※3 KPBP-A-PKG-SMM1 |
一般パッケージ
KPBP-A-PKG-MM2 |
重塩害対応 パッケージ ※3 KPBP-A-PKG-SMM2 |
一般パッケージ
KPBP-A-PKG-MM3 |
重塩害対応 パッケージ ※3 KPBP-A-PKG-SMM3 |
一般パッケージ
KPBP-A-PKG-MM4 |
一般パッケージ
KPBP-A-PKG-MM5 |
|
---|---|---|---|---|---|---|---|---|---|
蓄電池容量 | 16.4kWh | 9.8kWh | 6.5kWh | 12.7kWh | 6.3kWh | ||||
構 成 機 器 |
マルチ蓄電 パワーコンディショナ |
KPBP-A | KPBP-A-S | KPBP-A | KPBP-A-S | KPBP-A | KPBP-A-S | KPBP-A | KPBP-A |
蓄電池ユニット※2 | KP-BU164-S | KP-BU98B-S | KP-BU65B-S | KP-BU127-B | KP-BU63-B | ||||
マルチ蓄電システム用 ゲートウェイ |
KP-GWBP-A |
- ※1 各構成機器の製品の詳細は製品の仕様をご確認ください。補助金対象のパッケージ型番は補助事業や実施年度により異なります。
- ※2 リチウムイオン蓄電池JISC8715-2に準拠。
16.4kWh)出力可能時間:2時間24分(経済モード運転時、出力容量5.9kW)、初期実効容量:14.1kWh
9.8kWh)出力可能時間:2時間5分(経済モード運転時、出力容量4.0kW)、初期実効容量:8.3kWh
6.5kWh)出力可能時間:2時間10分(経済モード運転時、出力容量2.5kW)、初期実効容量:5.5kWh
12.7kWh)出力可能時間:2時間10分(経済モード運転時、出力容量5.0kW)、初期実効容量:10.9kWh
6.3kWh)出力可能時間:2時間5分(経済モード運転時、出力容量2.5kW)、初期実効容量:5.4kWh - ※3 マルチ蓄電パワーコンディショナを海岸から500m以内で、直接、海水しぶきがかからない場所に設置できます。

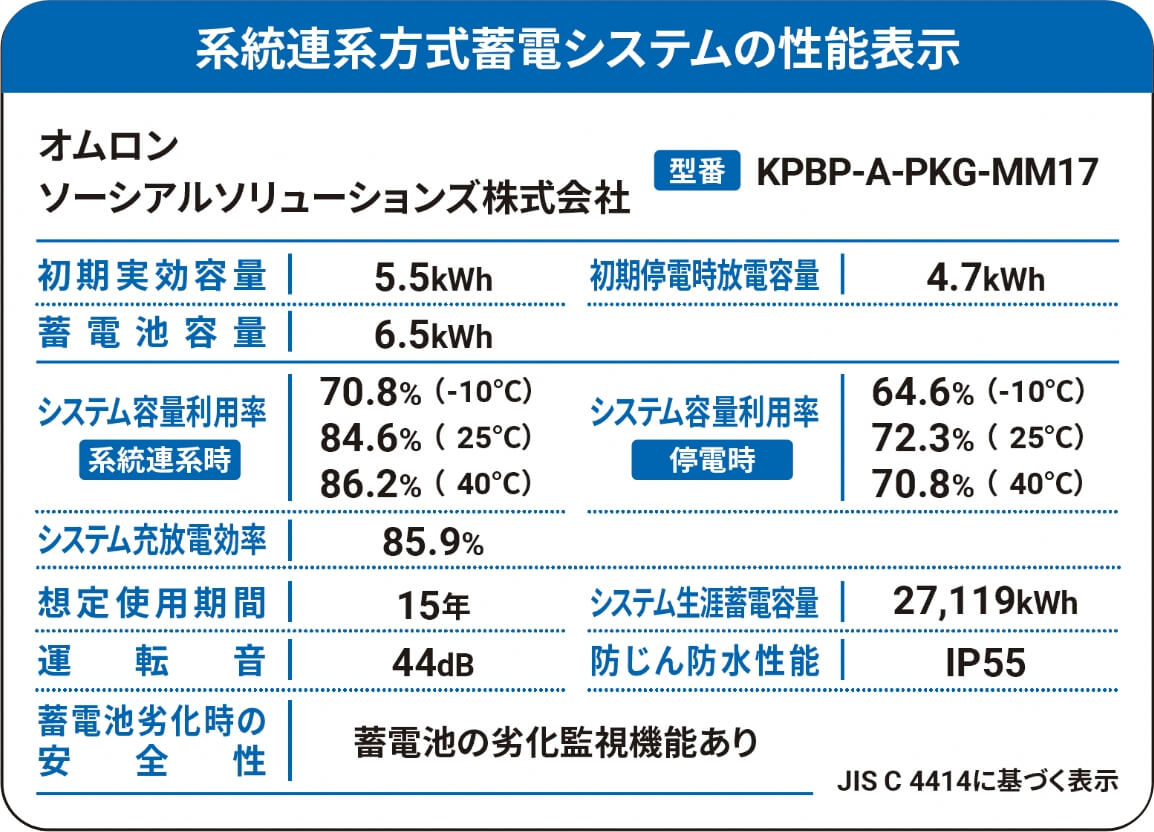

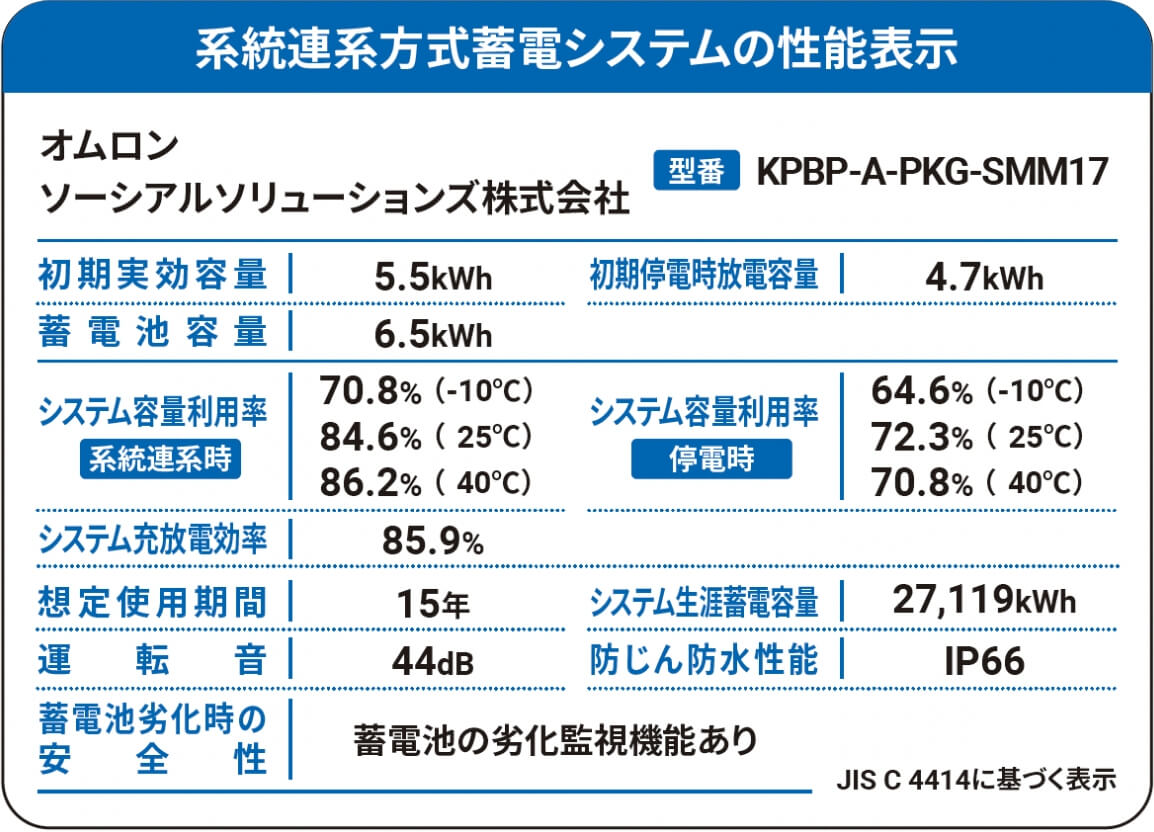

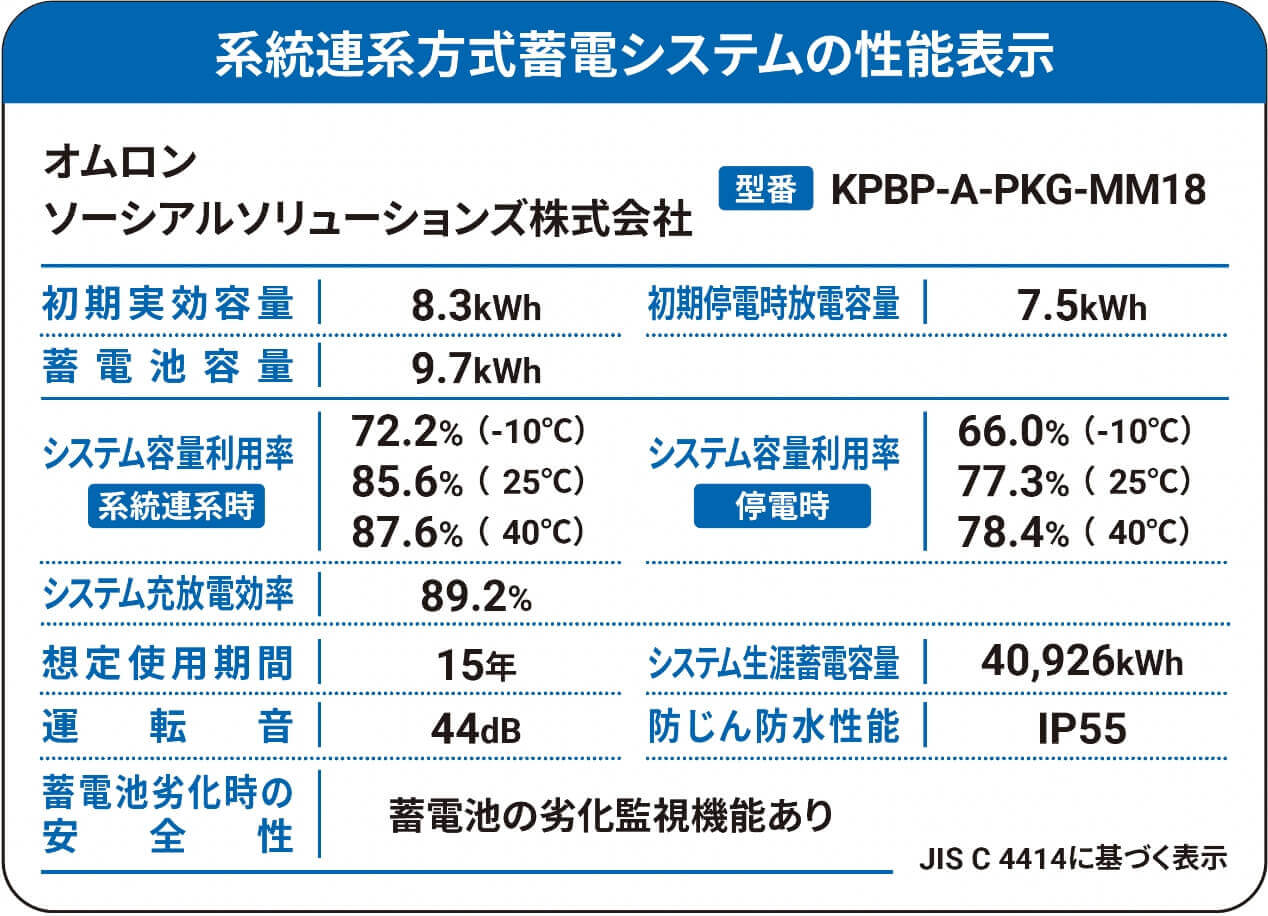

パッケージ型番ごとの性能表示ラベル
- 性能表示ラベルはJIS C4414に基づいて表示されます。
- ・運転音は、音響パワーレベル(音源が発する音響エネルギーの大きさを基にした量)で表示します。
従来の当社資料では運転音(騒音)は「音圧レベル」で記載しております。従来の当社資料に記載している運転音の値と比べると、
性能表示ラベルに表示する運転音の値が大きくなっていますが、製品の音が大きくなったわけではありません。 - ・防じん防水性能は、屋外設置製品のIPコードで表示します。
重塩害対応パッケージでは、蓄電池ユニットは屋内に設置するため屋外設置のマルチ蓄電パワーコンディショナのIPコードを表示します。
