マルチ蓄電プラットフォーム KPBP-Aシリーズ
KPBP series
仕様
Specification
マルチ蓄電パワーコンディショナ
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KPBP-A-2※1 | KPBP-A-2S※1 | |||
|---|---|---|---|---|---|
| KPBP-A※2 | KPBP-A-S※2 | ||||
| タイプ | 一般タイプ | 重塩害対応タイプ | |||
| 直流入力 （蓄電池） |
最大入力電圧 | DC450V | |||
| 入出力数 | 1 | ||||
| 最大充放電電力※3 |
［KPBP-A-2/KPBP-A-2S］ KP-BU164-2S：5.9kW＊1 / KP-BU98B-2S：4.0kW / KP-BU65B-2S：2.5kW / KP-BU127-B：5.0kW＊1 / KP-BU63-B：2.5kW / KP-BU130C-A：5.0kW＊1 / KP-BU97C-A：4.0kW / KP-BU65C-A：2.5kW ［KPBP-A/KPBP-A-S］ KP-BU164-S：5.9kW＊1 / KP-BU98B-S：4.0kW / KP-BU65B-S：2.5kW / KP-BU127-B：5.0kW＊1 / KP-BU63-B：2.5kW |
||||
| 直流入力 （PVユニット） |
最大入力電力 | 単機能： - ／ハイブリッド：6.6kW | |||
| 最大入力電圧 | 単機能： - ／ハイブリッド：DC450V | ||||
| 交流出力 | 定格容量※3 | ◆単機能 ［KPBP-A-2/KPBP-A-2S］ KP-BU164-2S：5.9kW（力率1.0）/ KP-BU98B-2S：4.0kW（力率1.0）/ KP-BU65B-2S：2.5kW（力率1.0）/ KP-BU127-B：5.0kW（力率1.0）/ KP-BU63-A：2.5kW（力率1.0）/ KP-BU130C-A：5.0kW（力率1.0） / KP-BU97C-A：4.0kW（力率1.0）/ KP-BU65C-A：2.5kW（力率1.0） ［KPBP-A/KPBP-A-S］ KP-BU164-S：5.9kW（力率1.0） / KP-BU98B-S： 4.0kW（力率1.0）/ KP-BU65B-S：2.5kW （力率1.0）/KP-BU127-B：5.0kW （力率1.0）/ KP-BU63-A：2.5kW（力率1.0） ◆ハイブリッド（※） ［KPBP-A-2/KPBP-A-2S］、［KPBP-A/KPBP-A-S］ 5.6kW（力率0.95） ※事業計画認定申請の際、定格容量は5.9kW（力率1.0）となります。 |
|||
| 定格電圧 | AC202V（AC101V、2相） | ||||
| 電力変換効率※3 |
◆蓄電池側 ［KPBP-A-2/KPBP-A-2S］ KP-BU164-2S：放電96.0%、充電95.5% KP-BU98B-2S：放電95.5%、充電95.5% KP-BU65B-2S：放電95.0%、充電95.0% KP-BU127-B：放電95.5%、充電95.5% KP-BU63-B：放電95.0%、充電95.0% KP-BU130C-A：放電95.5%、充電95.5% KP-BU97C-A：放電95.5％、充電95.5％ KP-BU65C-A：放電95.0％、充電95.0％ ［KPBP-A/KPBP-A-S］ KP-BU164-S：放電96.0%、充電95.5% KP-BU98B-S：放電95.5%、充電95.5% KP-BU65B-S：放電95.0%、充電95.0% KP-BU127-B：放電95.5%、充電95.5% KP-BU63-B：放電95.0%、充電95.0% ◆太陽光側 ［KPBP-A-2/KPBP-A-2S］、［KPBP-A/KPBP-A-S］ 95.0%（定格出力時） |
||||
| 絶縁方式 | 非絶縁トランスレス方式 | ||||
| 電気方式 | 連系運転時 | 単相2線式（単相3線式配電線に接続） | |||
| 自立運転時 | 単相2線式、単相3線式（トランスユニット接続時） | ||||
| 自立運転時の定格出力 | 単機能／ハイブリッド：2.0kVA、ハイブリッド（トランスユニット接続時）：4.0kVA | ||||
| 設置環境 | 海岸および汽水域から500mを超える屋外設置 | 屋外設置＊2 | |||
| 使用周囲温度 | -20～50℃（ただし結露および氷結なきこと） | ||||
| 使用周囲湿度 | 25～95％RH（ただし結露および氷結なきこと） | ||||
| 外形寸法（横×高さ×奥行き） | 450mm × 562mm × 232mm（ケーブルボックスを含む）
|
||||
| 質量 | 本体：約21kg、ケーブルボックス：約1kg、取付けベース板：約2.5kg | ||||
| 冷却方式 | 自然空冷 | ||||
| ケース材質 | 本体：金属ケース、ケーブルボックス本体：金属、ケーブルボックスカバー：樹脂 | ||||
| ケース外装色 | フロント：シルバー、サイド／リア：ダークグレー、ケーブルボックス：ダークグレー | ||||
| 取付け方式・方法 | 壁掛け・ネジ止め | ||||
| 保護構造 | IP55 | IP66 | |||
| 保証期間 | 15年 | ||||
- ※1. 2025年春からの当社出荷分［JIS C4412:2021対応］
- ※2. 従来品［JIS C4412-2:2019対応］
- ※3. KPBP-A-Sに接続できるのは、KP-BU164-S、KP-BU98B-S、KP-BU65B-S、KP-BU130C-A、KP-BU97C-A、KP-BU65C-Aです。
蓄電池ユニット
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-BU164-2S※1 | KP-BU98B-2S※1 | KP-BU65B-2S※1 |
|---|---|---|---|
| KP-BU164-S※2 | KP-BU98B-S※2 | KP-BU65B-S※2 | |
| 種類 | リチウムイオン電池 | ||
| 蓄電池容量 | 16.4kWh（実効容量：14.8kWh） | 9.8kWh（実効容量：8.8kWh） | 6.5kWh（実効容量：5.9kWh） |
| 公称電圧 | DC256.9V | DC154.14V | DC102.76V |
| 電圧範囲 | DC210～290.5V | DC126～174.3V | DC84.0～116.2V |
| 充電回復時間 | 約3時間（25℃ 満充電まで） | ||
| 設置環境 | 海岸および汽水域から500mを超える屋外設置または屋内設置 | ||
| 周囲温度 | -10～45℃＊3（ただし結露および氷結なきこと） | ||
| 使用周囲湿度 | 25～95％RH（ただし結露および氷結なきこと） | ||
| 外形寸法 （横×高さ×奥行き） |
490mm × 1010mm × 295mm
|
490mm × 741mm × 295mm
|
490mm × 847mm × 147mm
|
| 質量 | 約150kg | 約102kg | 約65kg |
| 取付け方式・方法 | 自立設置＊6 | 屋内：床置き・壁面にネジ止め | |
| 屋外：(KP-BU98B-S)壁掛けまたは自立設置＊6、(KP-BU65B-S)自立設置＊6 | |||
| 保護構造 | IP55 | ||
| 容量保証 | 15年後初期容量の60%以上＊7 | ||
| サイクル期待寿命 | 11,000サイクル＊8 | ||
| 保証期間 | 15年 | ||
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-BU127-B | KP-BU63-B | KP-BU130C-A | KP-BU97C-A | KP-BU65C-A |
|---|---|---|---|---|---|
| 種類 | リチウムイオン電池 | ||||
| 蓄電池容量 | 12.7kWh （実効容量：11.4kWh） |
6.3kWh （実効容量：5.7kWh） |
13.0kWh （実効容量：11.6kWh） |
9.7kWh （実効容量：8.7kWh） |
6.5kWh （実効容量：5.8kWh） |
| 公称電圧 | DC204.8V | DC102.4V | DC204.8V | DC153.6V | DC102.4V |
| 電圧範囲 | DC192～227.2V | DC96～113.6V | DC160～227.2V | DC120～170.4V | DC80V～113.6V |
| 充電回復時間 | 約3時間（25℃ 満充電まで） | ||||
| 設置環境 | 海岸および汽水域から500mを超える屋外設置 | 海岸および汽水域から500mを超える屋外設置または屋内設置 | |||
| 周囲温度 | 使用周囲温度：-10～45℃＊4（ただし結露および氷結なきこと） 設置周囲温度：-20～45℃＊5（ただし結露および氷結なきこと） |
-15～45℃（ただし結露および氷結なきこと）＊4 | |||
| 使用周囲湿度 | 25～95％RH（ただし結露および氷結なきこと） | ||||
| 外形寸法 （横×高さ×奥行き） |
681mm × 909mm × 334mm
|
681mm × 627mm × 334mm
|
450mm × 749mm × 275mm
|

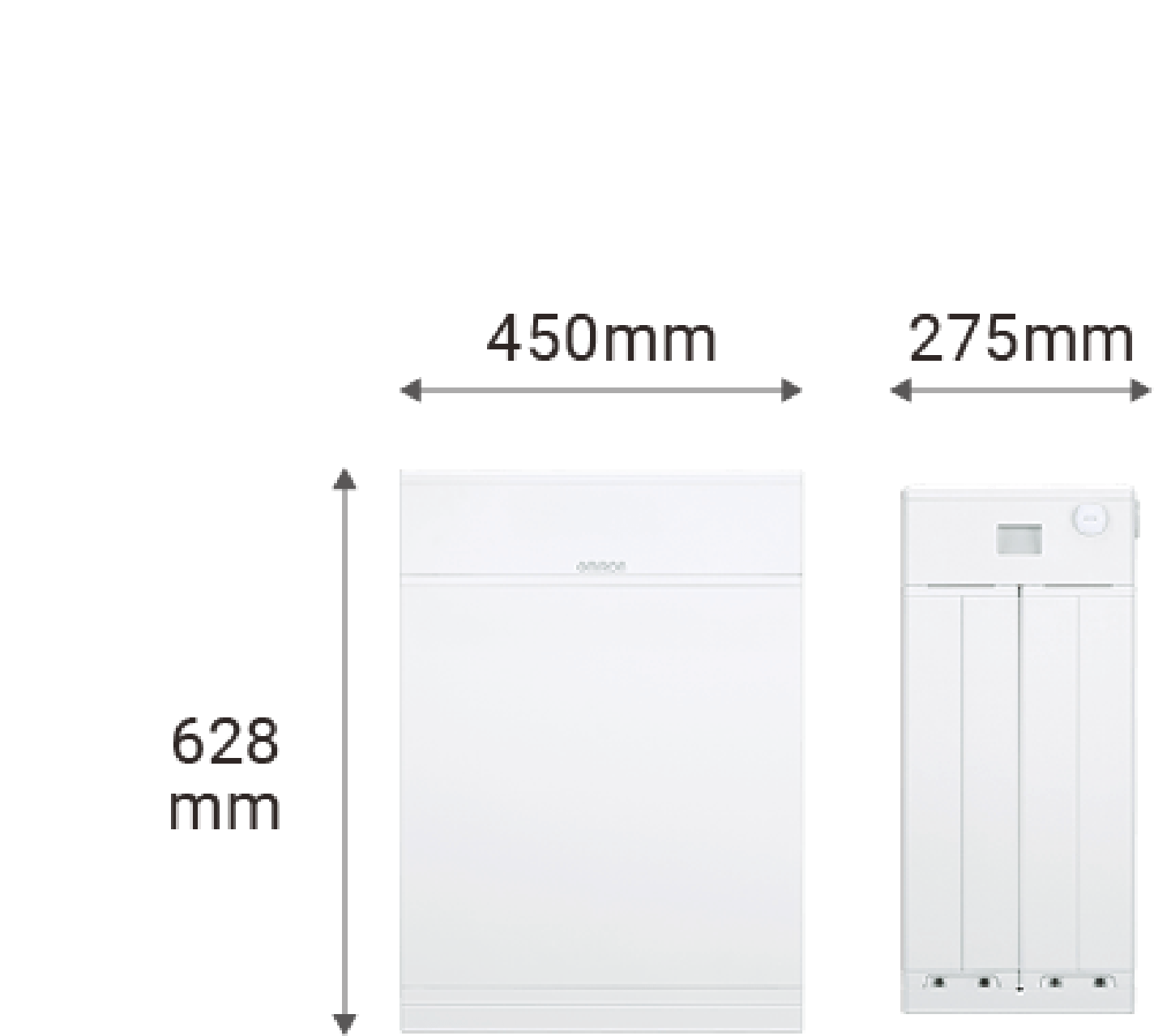

450mm × 628mm × 275mm
|

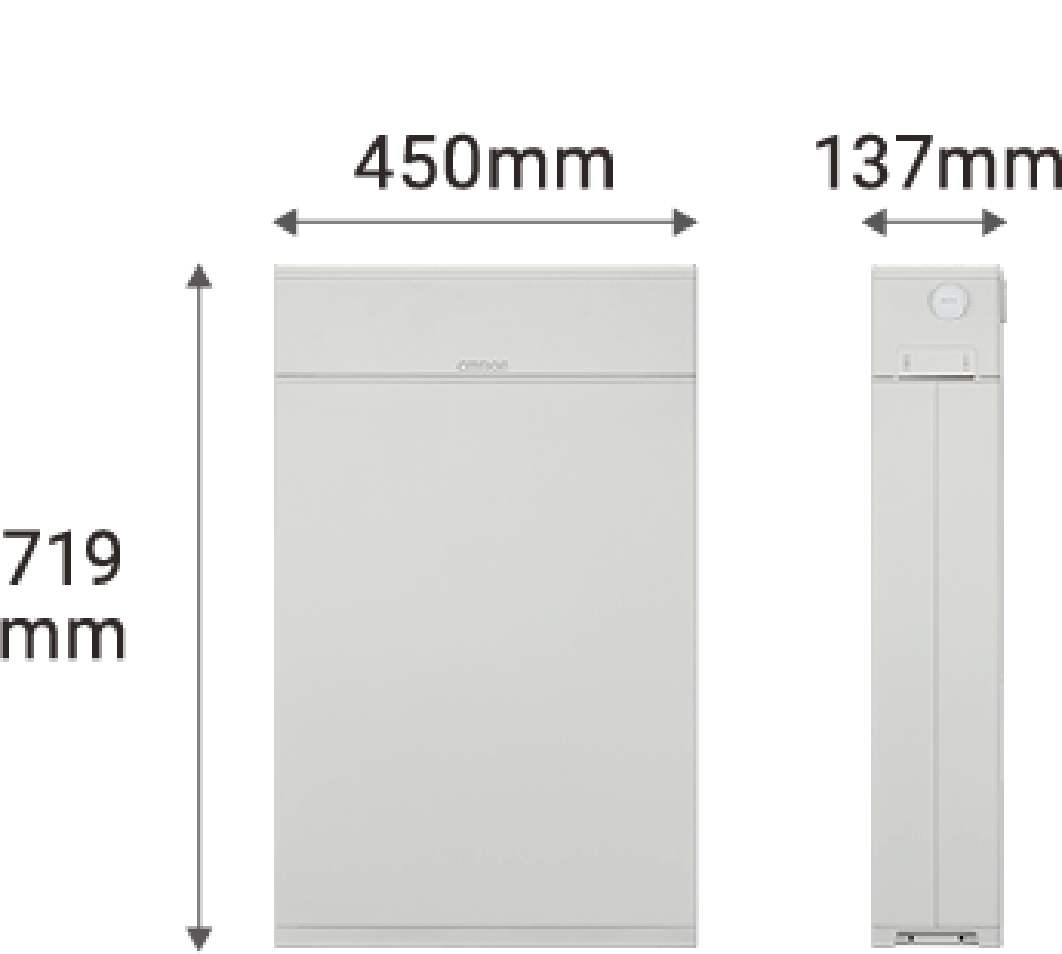

450mm × 719mm＊9 × 137mm
|
| 質量 | 約132kg | 約79kg | 約127kg | 約104kg | 約65kg |
| 取付け方式・方法 | 屋外：自立設置＊6 | 屋内：自立設置＊6 屋外：自立設置＊6 |
屋内：床置き・壁面にねじ止め、自立設置＊6 屋外：自立設置＊6 |
||
| 保護構造 | IP55 | ||||
| 容量保証 | 15年後初期容量の60%以上＊7 | ||||
| サイクル期待寿命 | 12,000サイクル＊8 | ||||
| 保証期間 | 15年 | ||||
- ※1. 2025年春からの当社出荷分［JIS C4412:2021対応］
- ※2. 従来品［JIS C4412-2:2019対応］
PVユニット＊12
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-DDP66-4※1 | KP-DDP66-4S※1 | KP-DDP66-5※1 | KP-DDP66-5S※1 | |
|---|---|---|---|---|---|
| KP-DDP66※2 | KP-DDP66-S※2 | KP-DDP66-2※2 | KP-DDP66-2S※2 | ||
| タイプ | 一般タイプ | 重塩害対応タイプ | 大電流・一般タイプ | 大電流・重塩害対応タイプ | |
| 直流入力 （PVパネル） |
定格入力電圧 | DC320V | |||
| 入力回路数 | 4 | ||||
| MPPT数 | 4 | ||||
| 動作電圧範囲 （MPPT） |
運転可能電圧範囲：DC50～450V 最大電力追従（MPPT）範囲：DC60～440V |
運転可能電圧範囲：DC25～450V 最大電力追従（MPPT）範囲：DC35～440V |
|||
| 入力電流範囲 | 許容最大短絡電流：60A（15A／1回路） 最大動作電流：44A（11A／1回路） |
許容最大短絡電流：66.4A（16.6A／1回路） 最大動作電流：56A（14A／1回路） |
|||
| 最大入力電力 | 2.5kW／1回路、6.6kW／4回路 | ||||
| 直流出力 | 最大出力電圧 | DC450V | |||
| 設置環境 | 海岸および汽水域から500mを超える屋外設置 | 屋外設置＊2 | 海岸および汽水域から500mを超える屋外設置 | 屋外設置＊2 | |
| 使用周囲温度 | -20～50℃（ただし結露および氷結なきこと） | ||||
| 使用周囲湿度 | 25～95％RH（ただし結露および氷結なきこと） | ||||
| 外形寸法（横×高さ×奥行き） | 450mm × 562mm × 232mm（ケーブルボックスを含む）
|
||||
| 質量 | 本体：約12.5kg、ケーブルボックス：約1kg、取付けベース板：約2.5kg | 本体：約13kg、ケーブルボックス：約1kg、取付ベース板：約2.5kg | |||
| 冷却方式 | 自然空冷 | ||||
| 保護構造 | IP55 | IP66 | IP55 | IP66 | |
| 保証期間 | 15年 | ||||
- ※1. 2025年春からの当社出荷分［JIS C4412:2021対応］
- ※2. 従来品［JIS C4412-2:2019対応］
トランスユニット＊13
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-TRN40 | KP-TRN40-S | |
|---|---|---|---|
| タイプ | 一般タイプ | 重塩害対応タイプ | |
| PCSからの入力 | 電気方式 | 単相2線式 | |
| 定格容量 | 4kVA | ||
| 電圧範囲 | AC202V | ||
| 分電盤側出力 | 電気方式 | 単相3線式 | |
| 定格電圧 | AC202V／101V | ||
| 絶縁方式 | 非絶縁 | ||
| 設置環境 | 海岸および汽水域から500mを超える屋外設置 | 屋外設置＊2 | |
| 使用周囲温度 | -20～50℃（ただし結露および氷結なきこと） | ||
| 使用周囲湿度 | 25～95％RH（ただし結露および氷結なきこと） | ||
| 外形寸法（横×高さ×奥行き） | 450mm × 562mm × 232mm（ケーブルボックスを含む）
|
||
| 質量 | 本体：約17kg※、ケーブルボックス：約1kg、取付けベース板：約2.5kg | ||
| 冷却方式 | 自然空冷 | ||
| 保護構造 | IP55 | IP66 | |
| 保証期間 | 15年 | ||
- ※2024年秋ごろまでの当社出荷分の本体の質量は21kgとなります。
マルチ蓄電システム用ゲートウェイ
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-GWBP-A |
|---|---|
| 接続台数 | マルチ蓄電パワーコンディショナ1台 |
| 通信方式 | 無線LAN（2.4/5 GHz、IEEE802.11b/g/n/a）、有線LAN（100Base -TX） |
| 表示部 | モノクロLCD（16文字×2行） |
| 操作方法 | 操作スイッチ4個、リセットスイッチまたは遠隔モニタリングサービス使用 |
| 外部インターフェイス | LANポート、USBコネクタ（TypeA）32GBまでのUSB2.0準拠のUSBメモリ |
| 通信プロトコル | ECHONET Lite＊10 蓄電池 Release M 住宅用太陽光発電 Release J＊11 分電盤 Release M＊12 |
| 通信仕様認証規格 | ECHONET Lite規格適合性認証＊10（規格書バージョンVer.1.13）、 ECHONET Lite AIF仕様適合性認証＊10、 （住宅用太陽光発電・HEMSコントローラ間 Ver.1.01）、 （蓄電池・HEMSコントローラ間 Ver.1.21） |
| 外形寸法（横×高さ×奥行き） | 75mm × 120mm × 29.5mm |
| 動作電源 | マルチ蓄電パワーコンディショナより給電 |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | -20～50℃（ただし結露および氷結なきこと） |
| 使用周囲湿度 | 25～95％RH（ただし結露および氷結なきこと） |
| 質量 | 約140g |
| 取付け方法・方法 | 壁取付・ネジ止め |
| 保護構造 | IP20相当 |
| ケース材質 | PC+ABS |
| ケース外装色 | 白 |
| 遠隔モニタリングサービス | 遠隔モニタリング、遠隔設定、異常時メール送信 |
| 保証期間 | 10年 |
特定負荷用分電盤
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-DB20B-2 |
|---|---|
| 定格入力電圧 | AC100V |
| 電気方式 | 単相2線式 |
| 定格電流 | 合計20A |
| 出力分岐数 | 2回路 |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | －5～40°C（ただし結露および氷結なきこと） |
| 使用周囲湿度 | 45～85％RH（ただし結露および氷結なきこと） |
| 外形寸法（横×高さ×奥行き） | 172mm × 325mm × 124mm
|
| 質量 | 約1.9kg |
| ケース外装色 | 白 |
| 取付け方式・方法 | 壁面取付・ネジ止め |
| 保証期間 | 1年 |
全負荷用分電盤
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-DB75B※ |
|---|---|
| 定格入力電圧 | AC202V |
| 電気方式 | 単相3線式 |
| 定格電流 | 合計75A |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | －5～40°C（ただし結露および氷結なきこと） |
| 使用周囲湿度 | 45〜85%RH（ただし結露および氷結なきこと） |
| 外形寸法（横×高さ×奥行き） | 572mm※ × 325mm ×124mm
|
| 質量 | 約7.2kg※ |
| ケース外装色 | 白 |
| 取付け方式・方法 | 壁面取付・ネジ止め |
| 保証期間 | 15年 |
- ※2023年秋頃までの当社出荷分は形式“KP-DB75”、幅 “644mm”、質量“約8.2kg”となります。
電力計測ユニット
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-GWAP-MUBP |
|---|---|
| 計測機能（外部発電計測） | 単相3線200V、100A 3点 うち1点は単相2線100Vも可 |
| 計測機能（分岐計測） | 単相2線200V / 100V、30A 6点 |
| 表示部 | LED4点：状態表示 |
| 操作方法 | DIP-SW：計測機能の設定、リセットSW、積算電力量リセットSW |
| 動作電源 | 単相3線 100V / 200V |
| 最大消費電力 | 5W以下 |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | -20〜+50℃（ただし結露及び氷結なきこと） |
| 使用周囲湿度 | 25〜95%RH（ただし結露及び氷結なきこと） |
| 外形寸法 | 130mm × 260mm × 60mm
|
| 質量 | 約700g |
| 取付け方式・方法 | 壁面取付・ネジ止め |
| ケース材質 | ABS |
| ケース外装色 | 白（開閉部：グレー） |
| 保証期間 | 10年 |
表示ユニット＊15
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-GWAP-D |
|---|---|
| 通信方式 | 無線LAN（2.4GHz、IEEE802.11b/g） |
| 表示部 | 7インチカラー液晶ディスプレイWSVGA（1024x600） |
| 操作方法 | 電源ボタン、タッチパネル、タッチボタン |
| 外部インターフェイス | SD/SDHCカードスロット SDカード：2GBまで（FAT16）、SDHCカード：32GBまで（FAT32） |
| 外形寸法（幅×高さ×奥行き） | 190mmx134mmx24mm （壁掛プレート、スタンド含まず）
|
| 動作電源 | AC100V（ACアダプタ入力） |
| 最大消費電力 | 7W(14VA)以下 |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | 0～40℃（結露および氷結なきこと） |
| 使用周囲湿度 | 25～85％RH（結露および氷結なきこと） |
| 質量 | 約370g（本体のみ） |
| 取付け方式・方法 | 壁目取り付け・ネジ止め、またはスタンド固定・卓上設置 |
| 保護構造 | IP20相当 |
| ケース材質 | ABS |
| ケース外装色 | 白 |
| 保証期間 | 1年 |
- ＊1. ご家庭の電気のご使用状況によっては、最大充電電力が4kWになる場合があります。
- ＊2. 直接波しぶきがあたる場所に設置しないでください。
- ＊3. 使用周囲温度範囲内であっても、蓄電池保護のために充放電を制限することがあります。
- ＊4. 使用周囲温度範囲内であっても、蓄電池保護のために充放電を制限することがあります。また、劣化によって充電電力が制限されやすくなります。
- ＊5. -20℃～-10℃では大幅に制限がかかりますが、充放電可能です。
- ＊6. 自立設置の場合、13.0kWh（KP-BU130C-A）、9.7kWh（KP-BU97C-A）、 6.5kWh（KP-BU65C-A）、 12.7kWh（KP-BU127-B）、6.3kWh（KP-BU63-B）、 16.4kWh（KP-BU164-2S）、9.8kWh（KP-BU98B-2S）はコンクリートへアンカー固定です。6.5kWh（KP-BU65C-A）をアンカー固定する際には、アンカー固定用ユニット（オプション品）が必要となります。6.5kWh（KP-BU65B-2S）はコンクリートにアンカー固定と壁面への固定が必要です。本ページの自立設置写真は簡易基礎での設置イメージです。
- ＊7. システム搭載の動作モードおよびPOWER JUGGLINGで使用した時に限ります。（外部からの制御時除く）
- ＊8. 当社所定条件による期待寿命であり、保証値ではありません。
- ＊9. 床置き時の外形寸法です。自立設置時は、アンカー固定用ユニットが必要なため、450㎜ x 749㎜ x 137㎜となります。
- ＊10. ECHONET Lite対応機器とは、一般社団法人エコーネットコンソーシアムが発行したECHONET Lite規格およびアプリケーション通信インターフェース仕様（ECHONET Lite AIF仕様）に準拠した機器です。ECHONET Lite、ECHONET Lite AIF、ECHONETロゴマークは、一般社団法人エコーネットコンソーシアムの登録商標です。
- ＊11. PVユニット接続時のみ使用可能です。
- ＊12. 電力計測ユニット接続時のみ使用可能です。
- ＊13. ケース材質、ケース外装色、取付け方式・方法はマルチ蓄電パワーコンディショナと同じです。
- ＊14. 大電流タイプのPVユニット使用する場合はパワーコンディショナのソフトウェアバージョンがVer1.22以上であることを確認してください。異なっている場合は販売店様にてバージョンアップを実施してください。
- ＊15. 表示ユニットを使用できるゲートウェイのソフトウェアはVer2.7以上です。
