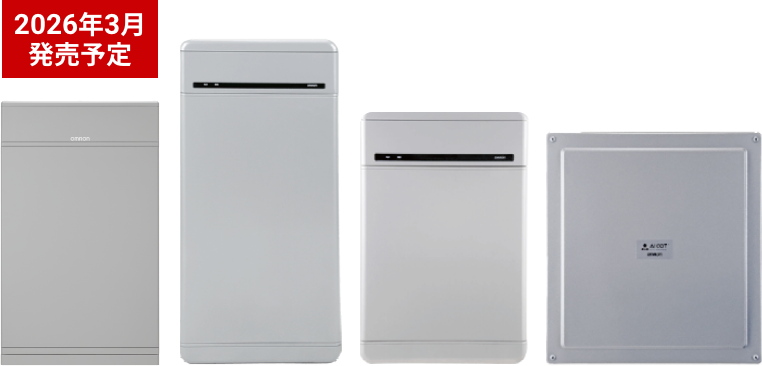

住・産共用自家消費対応蓄電システム KPBP-B
KPBP-B series
システム構成
System
最適コンポの組み合わせで、住宅・産業向け案件における「自家消費・非常時のバックアップ価値を最大化」
完全自家消費単相システム（低圧受電）
【適用例】
住宅
- 注）機器用の電源、アース線は不記載
構成機器
完全自家消費専用
パワーコンディショナ
KPW-A-2/KPW-A-2-M
- 99%負荷追従＊1
- コントローラ機能内蔵
- カレンダー設定不要
住・産共用自家消費対応
蓄電システム
KPBP-B
- ハイブリッドで再エネ活用最大化＊2
- 余剰電力の最適充電＊3
- 停電時に200V_BCP対応
自家消費単相システム専用
ゲートウェイボックス
KP-GWSC-A
- 遠隔モニタリング
- 遠隔設定
- 異常時メール送信
- 注）完全自家消費用パワーコンディショナと住・産共用自家消費対応蓄電システムとを必ずセットでご使用下さい。
- ＊1. 日射や消費電力の急変頻度により99%程度にならないことがあります。
- ＊2. 蓄電池のみの単機能タイプはありません。
- ＊3. 余剰電力の逆潮流が必要な場合はマルチ蓄電プラットフォームKPBP-Aシリーズをご使用ください。
完全自家消費単相システム（高圧受電）
【適用例】
低層の集合住宅、小規模の店舗・事業所
- 注）機器用の電源、アース線は不記載
構成機器
完全自家消費専用
パワーコンディショナ
KPW-A-2/KPW-A-2-M
- 99%負荷追従＊1
- コントローラ機能内蔵
- カレンダー設定不要
自家消費専用保護継電器
KP-PRRV-CPC-B＊2＊3
- 前面取り付け型
- OVGR、RPR、バックアップ電源、計測機器機能を内蔵
住・産共用自家消費対応
蓄電システム
KPBP-B
- ハイブリッドで再エネ活用最大化
- 余剰電力の最適充電
- 停電時に200V_BCP対応
- ＊1. 日射や消費電力の急変頻度により99%程度にならないことがあります。
- ＊2. 保護継電器は年次点検対象物に該当しますので、設置時は当該施設の主任技術者様へ伝達をお願いします。
- ＊3. 専用保護継電器は高圧連系向け商品となるため、電気事業法で定められた法定点検の対象となります。設置・点検・交換に際しては、電気主任技術者への通知・相談をお願い致します。
完全自家消費三相システム
【適用例】
中層の集合住宅、中規模の店舗・事業所
- 注）機器用の電源、アース線は不記載
- 注）システム構成ガイドをダウンロードサイトにて公開しています。構成機器など詳細は「システム構成ガイド」をご確認ください。
- ＊1. 制御用電源(AC100V)が必要です。
構成機器
NEW
太陽光発電システム用パワーコンディショナ三相用 25kW
CEPT-P3AT2025B
CEPT-P3AU2025B
- 低漏洩電流のため、
絶縁トランス省略可能で
既存の受電設備に直接接続 - 自立運転機能なしの一般タイプ（CEPT-P3AT）と自立運転機能付きタイプ（CEPT-P3AU）の2つをラインナップ
自家消費専用保護継電器
KP-PRRV-RPC
- 前面取り付け型
- パワーコンディショナ三相25kWを20台接続し、99％の負荷追従制御
- OVGR、RPR、バックアップ電源、計測器、コントローラ機能を内臓
- カレンダー設定不要
完全自家消費専用
パワーコンディショナ
KPW-A-2/KPW-A-2-M
- コントローラー機能内蔵
- 計量小型＆離隔距離縮小の高い施工性
住・産共用自家消費対応
蓄電システム
KPBP-B
- ハイブリッドで再エネ活用最大化
- 余剰電力の最適充電
- 停電時に200V_BCP対応
オプション
遠隔モニタリングシステム
（当社推奨品）
- 遠隔モニタリング
- 異常発生メール通知
- 履歴データ取得
- 日射計、温度計接続
（対応するモニタリングシステムのみ） - ※LTEルータを内蔵
パッケージ型番と構成機器＊1
※表は横にスクロールさせると全体をご覧いただけます。
| パッケージ型番 | KPBP-B-HYBｰPKG-MM1 | KPBP-B-HYB-PKG-MM2 | KPBP-B-HYBｰPKG-MM3 | KPBP-B-HYB-PKG-MM4 | |
|---|---|---|---|---|---|
| 蓄電池容量 | 16.4kWh | 9.8kWh | 16.4kWh | 9.8kWh | |
| 構成機器 | 住・産共用蓄電パワーコンディショナ | KPBP-B | KPBP-B | ||
| マルチ蓄電システム用ゲートウェイ | KP-GWBP-A | KP-GWBP-A | |||
| PVユニット | KP-DDP66（一般タイプ） | KP-DDP66-2（大電流・一般タイプ） | |||
| 蓄電池ユニット＊2 | KP-BU164-S | KP-BU98B-S | KP-BU164-S | KP-BU98B-S | |
- ＊1. 各構成機器の製品の詳細は製品の仕様をご確認ください。各種補助金対象のパッケージ型番は補助事業や実施年度により異なります。
- ＊2. リチウムイオン蓄電池JISC8715-2に準拠。
- 16.4kWh）出力可能時間:2時間24分(経済モード運転時、出力容量5.9kW)、初期実効容量:14.1kWh
- 9.8kWh）出力可能時間:2時間5分(経済モード運転時、出力容量4.0kW)、初期実効容量:8.3kWh

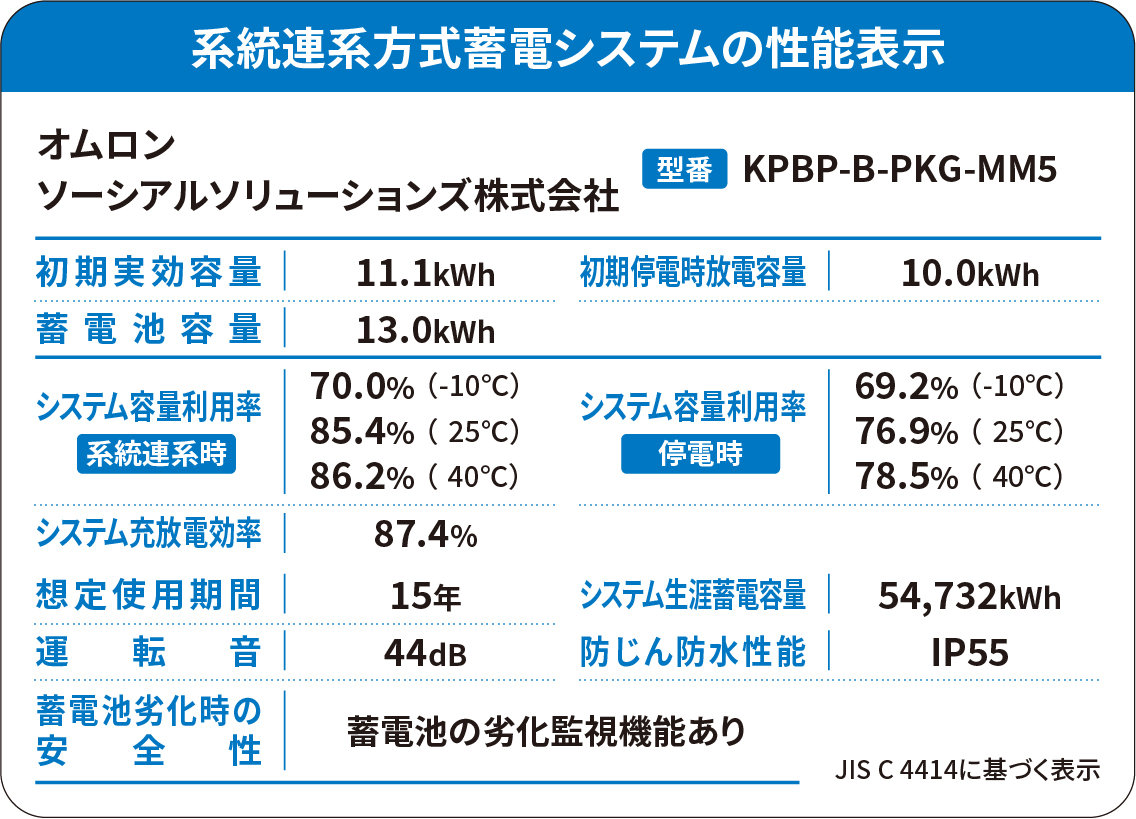

パッケージ型番ごとの性能表示ラべル
- 性能表示ラベルはJIS C4414に基づいて表示されます。
- ・運転音は、音響パワーレベル（音源が発する音響エネルギーの大きさを基にした量）で表示します。
従来の当社資料では運転音（騒音）は「音圧レベル」で記載しております。従来の当社資料に記載している運転音の値と比べると、
性能表示ラベルに表示する運転音の値が大きくなっていますが、製品の音が大きくなったわけではありません。 - ・防じん防水性能は、屋外設置製品のIPコードで表示します。
重塩害対応パッケージでは、蓄電池ユニットは屋内に設置するため屋外設置のマルチ蓄電パワーコンディショナのIPコードを表示します。
一般タイプ
一般タイプKPBP-B-HYB-PKG-MM1
一般タイプKPBP-B-HYB-PKG-MM2
大電流タイプ
大電流タイプKPBP-B-HYB-PKG-MM3
大電流タイプKPBP-B-HYB-PKG-MM4
機器セット
※表は横にスクロールさせると全体をご覧いただけます。
| 品名 | 形式 | メーカー 希望 小売価格 |
パッケージ 型番 |
パッケージ内容 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 容量 | タイプ | パワー コンディショナ |
マルチ蓄電 システム用 ゲートウェイ |
PV ユニット （一般タイプ） |
蓄電池 ユニット |
分電盤 | トランス ユニット |
|||||
| 16.4kWh | 9.8kWh | 特定 負荷 |
200V | |||||||||
| 16.4kWh ハイブリッド/100V |
一般 | KPBP-B-SET-HYB164-N | オープン価格 | KPBP-B-HYB-PKG-MM1 | ○ | ○ | ○ | ○ | - | ○ | - | - |
| 16.4kWh ハイブリッド/200V |
一般 | KPBP-B-SET-HYB164-T | オープン価格 | ○ | ○ | ○ | ○ | - | - | ○ | ○ | |
| 9.8kWh ハイブリッド/100V |
一般 | KPBP-B-SET-HYB98-N | オープン価格 | KPBP-B-HYB-PKG-MM2 | ○ | ○ | ○ | - | ○ | ○ | - | - |
| 9.8kWh ハイブリッド/200V |
一般 | KPBP-B-SET-HYB98-T | オープン価格 | ○ | ○ | ○ | - | ○ | - | ○ | ○ | |
NEW＜大電流対応タイプ＞
※表は横にスクロールさせると全体をご覧いただけます。
| 品名 | 形式 | メーカー 希望 小売価格 |
パッケージ 型番 |
パッケージ内容 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 容量 | タイプ | パワー コンディショナ |
マルチ蓄電 システム用 ゲートウェイ |
PV ユニット (大電流・一般タイプ） |
蓄電池 ユニット |
分電盤 | トランス ユニット |
|||||
| 16.4kWh | 9.8kWh | 特定 負荷 |
200V | |||||||||
| 16.4kWh ハイブリッド/100V |
大電流 | KPBP-B-SET-2HYB164-N | オープン価格 | KPBP-B-HYB-PKG-MM3 | ○ | ○ | ○ | ○ | - | ○ | - | - |
| 16.4kWh ハイブリッド/200V |
大電流 | KPBP-B-SET-2HYB164-T | オープン価格 | ○ | ○ | ○ | ○ | - | - | ○ | ○ | |
| 9.8kWh ハイブリッド/100V |
大電流 | KPBP-B-SET-2HYB98-N | オープン価格 | KPBP-B-HYB-PKG-MM4 | ○ | ○ | ○ | - | ○ | ○ | - | - |
| 9.8kWh ハイブリッド/200V |
大電流 | KPBP-B-SET-2HYB98-T | オープン価格 | ○ | ○ | ○ | - | ○ | - | ○ | ○ | |
