住・産共用自家消費対応蓄電システム KPBP-B
KPBP-B series
仕様
Specification
住・産共用蓄電パワーコンディショナ
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KPBP-B-2※1 | ||
|---|---|---|---|
| KPBP-B※2 | |||
| 直流入力 （蓄電池） |
最大入力電圧 | DC450V | |
| 入出力数 | 1 | ||
| 最大充放電電力 | KP-BU164-2S＊1：5.9kW / KP-BU98B-2S：4.0kW / KP-BU130C-A：5.0kW＊1 | ||
| 直流入力 （PVユニット） |
最大入力電力 | 6.6kW | |
| 最大入力電圧 | DC450V | ||
| 交流出力 | 定格容量 |
自家消費時：5.9kW（力率1.00） 非自家消費時：5.6kW（力率0.95） |
|
| 定格電圧 | AC202V（AC101V、2相） | ||
| 電力変換効率 |
蓄電池側（KP-BU164-2S）放電96%、充電95.5% 蓄電池側（KP-BU98-2S）放電95.5%、充電95.5% 蓄電池側（KP-BU130C-A） 充電95.5%、放電95.5% 太陽光側 95.0%(定格出力時) |
||
| 絶縁方式 | 非絶縁トランスレス方式 | ||
| 電気方式 | 連系運転時 | 単相２線式（単相３線式配電線に接続） | |
| 自立運転時 | 単相２線式、単相3線式（トランスユニット接続時） | ||
| 自立運転時の定格出力 | 2.0kVA、4.0kVA（トランスユニット接続時） | ||
| 設置環境 | 海岸および汽水域から500mを超える屋外設置 | ||
| 使用周囲温度 | -20～50℃（ただし結露および氷結なきこと） | ||
| 使用周囲湿度 | 25～95％RH（ただし結露および氷結なきこと） | ||
| 外形寸法（横×高さ×奥行き） | 450mm × 562mm × 232mm（ケーブルボックスを含む）
|
||
| 質量 | 本体：約21kg、ケーブルボックス：約1kg、取付けベース板：約2.5kg | ||
| 冷却方式 | 自然空冷 | ||
| ケース材質 | 本体：金属、ケーブルボックス本体：金属、ケーブルボックスカバー：樹脂 | ||
| ケース外装色 | フロント：シルバー、サイド／リア：ダークグレー、ケーブルボックス：ダークグレー | ||
| 取付け方式・方法 | 壁掛け・ネジ止め | ||
| 保護構造 | IP55 | ||
| 保証期間 | 15年 | ||
| JET認証番号 | MD-0071（KPBP-B-2）MD-0054（KPBP-B） | ||
- ※1. 2025年春からの当社出荷分［JIS C4412：2021対応］
- ※2.従来品［JIS C4412-2：2019対応］
蓄電池ユニット
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-BU164-2S※1 | KP-BU98B-2S※1 | KP-BU130C-A |
|---|---|---|---|
| KP-BU164-S※2 | KP-BU98B-S※2 | ||
| 種類 | リチウムイオン電池 | ||
| 蓄電池容量 | 16.4kWh（実効容量：14.8kWh） | 9.8kWh（実効容量：8.8kWh） | 13.0kWh（実効容量：11.6kWh） |
| 公称電圧 | DC256.9V | DC154.14V | DC204.8V |
| 電圧範囲 | DC210～290.5V | DC126～174.3V | DC160～227.2V |
| 充電回復時間 | 約3時間（25℃ 満充電まで） | ||
| 設置環境※ | 海岸および汽水域から500mを超える屋外設置 | ||
| 使用周囲温度 | -10～45℃（ただし結露および氷結なきこと）＊2 | -15～45℃（ただし結露および氷結なきこと）＊2 | |
| 使用周囲湿度 | 25～95％RH（ただし結露および氷結なきこと） | ||
| 外形寸法（横×高さ×奥行き） | 490mm × 1010mm × 295mm
|
490mm × 741mm × 295mm
|

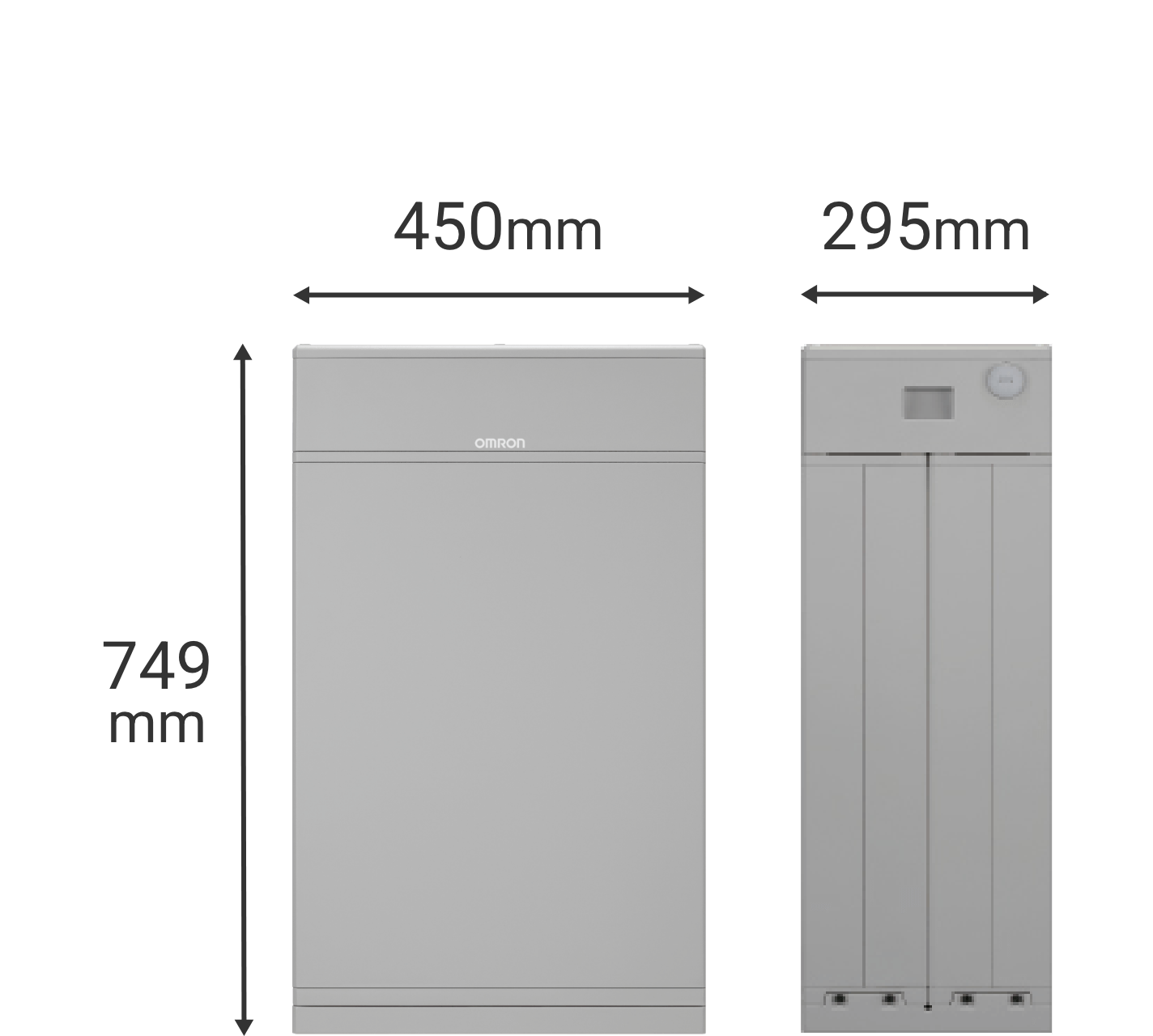

450mm × 749mm × 275mm
|
| 質量 | 約150kg | 約102kg | 約127kg |
| 取付け方式・方法 | 自立設置＊3 | 壁掛けまたは自立設置＊3 | 自立設置＊3 |
| 保護構造 | IP55 | ||
| 容量保証 | 15年後初期容量の60%以上＊4 | ||
| サイクル期待寿命 | 11,000サイクル＊5 | 12,000サイクル＊5 | |
| 保証期間 | 15年 | ||
- ※ KPBP-Bと接続する蓄電池ユニットは設置環境の想定が難しいことから、マニュアル等の屋内外設置の表記に関わらず、屋外に設置頂きますようお願いします。
- ※1. 2025年春からの当社出荷分［JIS C4412：2021対応］
- ※2.従来品［JIS C4412-2：2019対応］
マルチ蓄電システム用ゲートウェイ
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-GWBP-A |
|---|---|
| 接続台数 | 住・産共用蓄電パワーコンディショナ1台 |
| 通信方式 | 有線LAN（100Base -TX) |
| 表示部 | モノクロLCD（16文字×2行） |
| 操作方法 | 操作スイッチ4個、リセットスイッチまたは遠隔モニタリングサービス使用 |
| 外部インターフェイス | LANポート、USBコネクタ（TypeA）32GBまでのUSB2.0準拠のUSBメモリ |
| 外形寸法（横×高さ×奥行き） | 75mm × 120mm × 29.5mm
|
| 動作電源 | 住・産共用蓄電パワーコンディショナより給電 |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | -20～50℃（結露および氷結なきこと） |
| 使用周囲湿度 | 25～95％RH（結露および氷結なきこと） |
| 質量 | 約140g |
| 取付け方法・方法 | 壁取付・ネジ止め |
| 保護構造 | IP20相当 |
| ケース材質 | PC+ABS |
| ケース外装色 | 白 |
| 遠隔モニタリングサービス | 遠隔モニタリング、遠隔設定、異常時メール送信 |
| 保証期間 | 10年 |
- ※経済産業省と情報処理推進機構（IPA）が運用する「セキュリティ要件適合評価及びラベリング制度(JC-STAR)」 ★1（レベル1）の適合ラベルを取得。ソフトウェア適合バージョンは無線対応機種(v3.5～)、無線非対応機種(v2.10～)です。最新Verのソフトウェアはこちらから入手してください。
PVユニット*6
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-DDP66-4※1 | KP-DDP66-5※1 | |
|---|---|---|---|
| KP-DDP66※2 | KP-DDP66-2※2 | ||
| タイプ | - | 大電流タイプ | |
| 直流入力 （PVパネル） |
定格入力電圧 | DC320V | |
| 入力回路数 | 4 | ||
| MPPT数 | 4 | ||
| 動作電圧範囲 （MPPT） |
運転可能電圧範囲：DC50～450V、最大電力追従（MPPT）範囲：DC60～440V | 運転可能電圧範囲：DC25～450V、最大電力追従（MPPT）範囲：DC35～440V | |
| 入力電流範囲 | 許容最大短絡電流：60A（15A／1回路）、最大動作電流：44A（11A／1回路） | 許容最大短絡電流：66.4A（16.6A／1回路）、最大動作電流：56A（14A／1回路） | |
| 最大入力電力 | 2.5kW／1回路、6.6kW／4回路 | ||
| 直流出力 | 最大出力電圧 | DC450V | |
| 設置環境 | 海岸および汽水域から500mを超える屋外設置 | ||
| 使用周囲温度 | -20～50℃（ただし結露および氷結なきこと） | ||
| 使用周囲湿度 | 25～95％RH（ただし結露および氷結なきこと） | ||
| 外形寸法（横×高さ×奥行き） | 450mm × 562mm × 232mm（ケーブルボックスを含む）
|
||
| 質量 | 本体：約12.5kg、ケーブルボックス：約1kg、取付けベース板：約2.5kg | 本体：約13kg、ケーブルボックス：約1kg、取付けベース板：約2.5kg | |
| 冷却方式 | 自然空冷 | ||
| 保護構造 | IP55 | ||
| 保証期間 | 15年 | ||
- ※1. 2025年春からの当社出荷分［JIS C4412：2021対応］
- ※2.従来品［JIS C4412-2：2019対応］
トランスユニット*6
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-TRN40 | ||
|---|---|---|---|
| PCSからの入力 | 電気方式 | 単相2線式 | |
| 定格容量 | 4.0kVA | ||
| 電圧範囲 | AC202V | ||
| 分電盤側出力 | 電気方式 | 単相3線式 | |
| 定格電圧 | AC202V／101V | ||
| 絶縁方式 | 非絶縁 | ||
| 設置環境 | 海岸および汽水域から500mを超える屋外設置 | ||
| 使用周囲温度 | -20～50℃（ただし結露および氷結なきこと） | ||
| 使用周囲湿度 | 25～95％RH（ただし結露および氷結なきこと） | ||
| 外形寸法（横×高さ×奥行き） | 450mm × 562mm × 232mm（ケーブルボックスを含む）
|
||
| 質量 | 本体：約21kg、ケーブルボックス：約1kg、取付けベース板：約2.5kg | ||
| 保証期間 | 15年 | ||
200V分電盤
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-DB75B |
|---|---|
| 定格入力電圧 | AC202V |
| 電気方式 | 単相3線式 |
| 定格電流 | 合計75A |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | －5～40°C（ただし結露および氷結なきこと） |
| 使用周囲湿度 | 45〜85%RH（ただし結露および氷結なきこと） |
| 外形寸法（横×高さ×奥行き） | 572mm※ × 325mm ×124mm
|
| 質量 | 約7.2kg |
| ケース外装色 | 白 |
| 取付け方式・方法 | 壁面取付・ネジ止め |
| 保証期間 | 15年 |
特定負荷用分電盤
※表は横にスクロールさせると全体をご覧いただけます。
| 形式 | KP-DB20B-2 |
|---|---|
| 定格入力電圧 | AC100V |
| 電気方式 | 単相2線式 |
| 定格電流 | 合計20A |
| 出力分岐数 | 2回路 |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | －5～40°C（ただし結露および氷結なきこと） |
| 使用周囲湿度 | 45～85％RH（ただし結露および氷結なきこと） |
| 外形寸法（横×高さ×奥行き） | 172mm × 325mm × 124mm
|
| 質量 | 約1.9kg |
| ケース外装色 | 白 |
| 取付け方式・方法 | 壁面取付・ネジ止め |
| 保証期間 | 1年 |
- ＊1. 電気のご使用状況によっては、最大充電電力が4kWになる場合があります。
- ＊2. 使用周囲温度範囲内であっても、蓄電池保護のために充放電を制限することがあります。また、劣化によって充電電力が制限されやすくなります。
- ＊3. 自立設置の場合、KP-BU164-2S、KP-BU98B-2S、KP-BU127-B、KP-BU63-B、KP-BU130C-、KP-BU97C-A、KP-BU65C-Aはコンクリートへアンカー固定。KP-BU65B-2Sはコンクリートにアンカー固定と壁面への固定が必要です。KP-BU65C-Aはアンカー固定用ユニット（オプション品）が必要となります。
- ＊4. システム搭載の動作モードで使用した時に限ります。（外部からの制御時除く）
- ＊5. 当社所定条件による期待寿命であり、保証値ではありません。
- ＊6. ケース材質、ケース外装色、取付け方式・方法は住・産共用蓄電パワーコンディショナと同じです。
