BN300R/BN150R

BN300R ￥552,900 (税抜価格)
BN150R ￥192,900 (税抜価格)

特長

■

電源プラグは交換可能（BN150R/BN300R）
UPSの一次側の電源プラグをお客様側でご用意頂いたものに交換可能です。
設置場所の電源容量に応じて変更ができます。

BN150R（工場出荷時） ・NEMA5-15P （家庭用コンセント型 15A） UPS最大出力容量 1125VA/1125W

→

・NEMA5-20P （非家庭用コンセント型 20A） UPS最大出力容量 1500VA/1350W

※	プラグ交換方法はこちらをご参照ください。 BN150R入力プラグ取外し手順書

BN300R（工場出荷時） ・NEMA L5-30P （非家庭用コンセント型 30A） 　UPS最大出力容量 2370VA/2370W	→	・電源盤の端子台に直結 （容量40A以上） 　UPS最大出力容量 3000VA/2700W
	→	・NEMA5-20ＰまたはNEMA L5-20P （非家庭用コンセント型 20A） 　UPS最大出力容量 1520VA/1520W

※	ケーブル交換方法とプラグ交換方法はこちらをご参照ください。 BN300R入力ケーブル取外し手順書 BN300R入力プラグ取外し手順書

仕様

型式			BN300R	BN150R
メーカー希望小売価格			¥608,190（税抜価格¥552,900）	¥212,190（税抜価格¥192,900）
JANコード			4580612442482	4580612442475
方式	運転方式		ラインインタラクティブ方式
	冷却方式		強制空冷（ファンあり）
入力	定格入力電圧		AC100V
	起動電圧範囲*1		AC89±3～118±3V（入力電圧感度 標準） AC84±3～118±3V（入力電圧感度 低感度） AC89±3～113±3V（入力電圧感度 高感度）
	入力電圧範囲*2		AC89±3～118±3V（入力電圧感度 標準） AC84±3～118±3V（入力電圧感度 低感度） AC89±3～113±3V（入力電圧感度 高感度）
	入力周波数		50/60Hz±4Hz*7
	最大電流（定格入力電圧時/最小入力電圧時）*3		34A/40A	17A/20A
	相数		単相2線（アース付）
	入力プラグ形状		NEMA L5-30P/端子台*8	NEMA 5-15P
	入力保護		リセットタイプ過電流保護器
	入力保護容量		45A	25A
出力	定格出力電圧		AC100V
	定格出力電流		30A	15A
	出力容量*4		2370VA/2370W（工場出荷時）*8 3000VA/2700W（端子台入力時）*8	1125VA/1125W（工場出荷時）*9 1500VA/1350W（プラグ交換時）*9
	出力電圧（商用運転時）		AC90±3～114±3V（入力電圧感度 標準） AC84±3～114±3V（入力電圧感度 低感度） AC90±3～110±3V（入力電圧感度 高感度）
	出力電圧（バックアップ運転時）		AC100V±6%
	出力周波数（商用運転時）		入力周波数スルー出力
	出力周波数（バックアップ運転時）		50/60Hz±0.1Hz
	出力波形（商用時/バックアップ時）		正弦波/正弦波
	波形歪率		20%以下（整流負荷、定格出力時）　15%以下（抵抗負荷、定格出力時）
	相数		単相2線（アース付）
	出力コンセント（バックアップ）		NEMA 5-15R×6個、NEMA 5-20R×2個	NEMA 5-15R×6個
	切替時間		10ms以内
	バイパス機能/切替時間		●（無停止バイパス）/10ms以内
	バックアップ時間（最大負荷時）		2.5分（2700W）*10	4.5分（1350W）*10
	突入電流耐量		750% 1/4サイクル	1000% 1/4サイクル
	過負荷保護		・定格容量以上で警告 ・5分以上継続で直送切替 ・出力垂下（バックアップ運転時）
バッテリ	種類		小形制御弁式(シール)鉛蓄電池
	バッテリ期待寿命		5年*11
	電圧/容量×個数		DC12V/8.5Ah×6個	DC12V/8.5Ah×4個
	ユーザ側で交換		●（ホットスワップ）
	増設		─
	自動バッテリチェック機能		●
	バッテリ寿命カウンタ機能		●
	温度制御機能		●（充電電圧補正）
	充電時間		8時間
環境	使用周囲温度/湿度		0～40℃/25～85%RH（無結露）
	保管温度/湿度		－15～50℃/10～90%RH（無結露）
規格	安全規格		UL1778取得
	ノイズ規制		VCCI クラスA適合
電源ノイズ/サージ保護機能			●
ディスプレイ			LCD
外形寸法（W×D×H)			438×650×87mm（2U）（入力ケーブルカバー含む）	438×437×87mm（2U）
梱包寸法（W×D×H)			590×790×236mm	575×755×250mm
ゴム足高さ			14.5mm
19インチラック対応 （JIS/EIAラック対応）			●
縦置き/横置き可能			●
本体質量			約32kg	約21.5kg
梱包質量			約38kg	約27.5kg
内部消費電力*5 　無負荷時　通常時/最大時 定格負荷時　通常時/最大時			30W/150W 150W/300W	24W/100W 100W/200W
騒音			50dB以下
電源ケーブル取得規格/ ケーブル長さ			UL規格認定品/約3m
シリアル通信(RS-232C) (インタフェース形状）			●（D-sub 9pin）
シリアル通信(USB) (インタフェース形状）			●（Bコネクタ）*12
接点信号入出力			○（別売：SC08またはSC07が必要）
リモートON/OFF入力			●
取扱説明書			●（当社ホームページよりダウンロード）
自動シャットダウンソフト*6	PowerAttendant Standard Edition		●
	PowerAct Pro		●
	Simple Shutdown Software		●
付属品	縦置きスタンド		●
	19インチラック対応サポートアングル用金具類		●*13
	3P-2P変換プラグ		─	●
	接続ケーブル（長さ）		●RS-232C（BUC22）（約2.2m）/USB（約2.2m）
	その他		●リモートON/OFF専用コネクタ	●20A用AC入力プラグ(NEMA L5-20P)、リモートON/OFF専用コネクタ
オプション	増設用バッテリユニット（質量）（外形寸法）		─
	交換用バッテリパック	UPS本体用（質量）	BNB300R/¥139,700（税抜価格¥127,000）（約15.5kg）	BNB150R/¥93,170（税抜価格¥84,700）（約10.5kg）
		増設バッテリユニット用（質量）	─
	ネットワークカード		SC22/¥78,980（税抜価格¥71,800）
	接点信号入出力カード		SC08/¥33,440（税抜価格¥30,400）　SC07/¥18,700（税抜価格¥17,000）
	自動シャットダウンソフト		VirtuAttendant　PA10V/\233,200（税抜価格¥212,000）
	その他		PDU　R6202Q12/¥29,260（税抜価格¥26,600） PDU　R6921Q12/¥29,260（税抜価格¥26,600）
保証期間			3年（バッテリ3年間無償提供サービス）*14

●対応　─非対応　○オプション

※1：

電源を入れたときに、本機を起動できる入力電圧範囲です。

※2：

商用運転が可能な入力電圧範囲です。

※3：

定格負荷接続時の値です。

※4：

本機に接続する負荷容量は、VA値およびW値の両方が本規定を超えない範囲でご使用ください。

※5：

定格入力電圧時の値です。発熱量（kJ/h）に換算する場合、「内部消費電力(W)×3.6」で計算してください。

※6：

当社ホームページより無償ダウンロード可能です。

※7：

入力周波数が50／60Hz切替わった場合でも自動で切替える周波数ワイドレンジモード搭載しています。

※8：

上限の出力容量は、端子台入力時（ケーブルは、お客様でご用意ください）。30Aプラグ（標準装備の入力プラグ NEMA L5-30P）を接続した場合の最大出力は、2370VA／2370Wまでとなります。ご注意ください。

※9：

上限の出力容量は、20Aプラグ（製品に付属のNEMA L5-20P）を接続した場合。15Aプラグ（標準装備の入力プラグ NEMA 5-15P）を接続した場合の最大出力は、1125VA／1125Wまでとなります。ご注意ください。

※10：

周囲温度25℃、バッテリが初期状態の場合です。

※11：

周囲温度25℃の場合です。

※12：

USBまたはRS-232Cのいずれかが使用可能です（同時使用不可）。接点信号はUSBまたはRS-232Cのいずれかと同時使用が可能です。

※13：

ラックレール長さ465～790mm。

※14：

バッテリの無償提供は、ご購入後1カ月以内にご愛用者登録していただいたお客様に限ります。

外形寸法図（単位：mm）

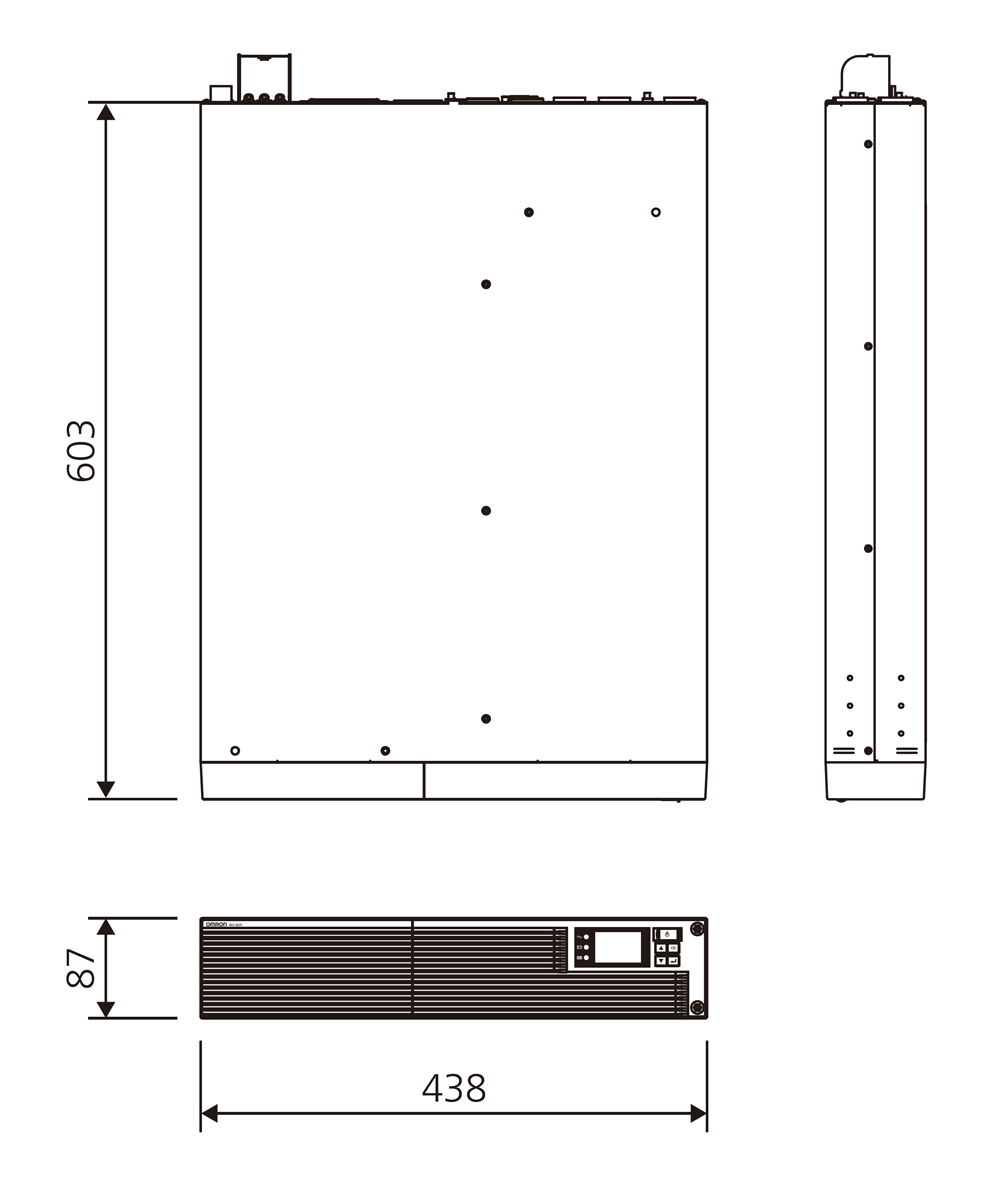

BN300R

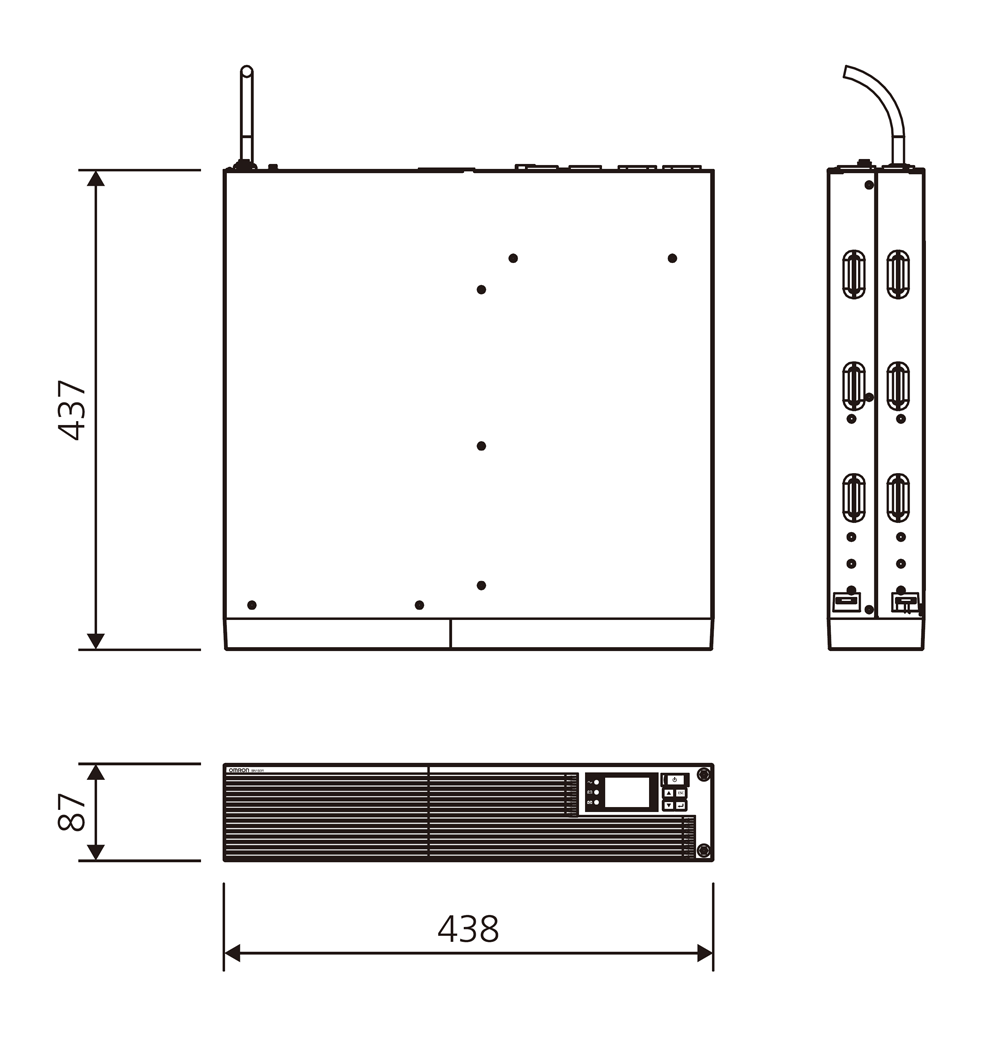

BN150R

接続図

BN300R

BN150R

【注意】このページに記載されている商品の特長や仕様、外観などは予告なく変更になる場合があります。
