  6. BUB150RA

BUB150RA


無停電電源装置(UPS)バッテリ BUB150RA製品写真

メーカー希望小売価格\61,490(税抜価格\55,900)

対象:
無停電電源装置(UPS) BU150R



交換作業手順

準備

交換用バッテリパック「BUB150RA」を用意してください。
UPSが運転停止(電源出力停止)、運転中(電源出力中)のどちらの状態でも、バッテリの交換ができます。
バッテリを交換後に自己診断テストとバッテリ寿命カウンタのリセットを行います。


使用前のお願い
● 運転停止(電源出力停止)状態で交換作業を行う場合、接続機器を停止し、本機の電源を切り、商用電源の供給を止めてから
行ってください。

● バッテリ交換後は、必ずバッテリ寿命カウンタをリセットしてください。
・バッテリ寿命カウンタのリセットを行わなかった場合、バッテリの期待寿命より早くバッテリ交換アラームが発生してしまう
恐れがあります。


1.

フロントパネル右側のねじ(2個)を緩め(①)、
フロントパネルの右側を手前に引いて取り外します(②)。

フロントパネルを強く手前に引くとツメが折れることがあります。少し手前に引いてから右方向にスライドするように取り外してください(③)。

無停電電源装置(UPS)バッテリ BUB150RA交換手順1図

2.

バッテリケーブルをケーブルホルダから外します。
コネクタのツメを外し(①)、バッテリコネクタを持ちながらコネクタ同士を引き外します(②)。

無停電電源装置(UPS)バッテリ BUB150RA交換手順2図

3.

板金カバーを固定しているねじ(1個)を外します(①)。
板金カバーを右側に軽く押し込んでから(②)、左側を手前に引いて取り外します(③)。

無停電電源装置(UPS)バッテリ BUB150RA交換手順3図

4.

バッテリ下部の凹み部に指をかけて、バッテリを引き出します。
※ バッテリのケーブルやコネクタを持って引っ張らないでください。
バッテリの天面に貼ってある赤いテープが見えたら、あと10cmでバッテリが完全に取り出せます。バッテリは重量物です。両手でしっかりと持ち、落下させないよう注意してください。

無停電電源装置(UPS)バッテリ BUB150RA交換手順4図

5.

新しいバッテリを本体の奥まで挿入し、収納します。

無停電電源装置(UPS)バッテリ BUB150RA交換手順5図

6.

板金カバーの右端を本体に差し込み(①)、左側を押し込んでから(②)、左へスライドします(③)。
手順3で外したねじ(1個)を取り付け、板金カバーを固定します。

無停電電源装置(UPS)バッテリ BUB150RA交換手順6図

7.

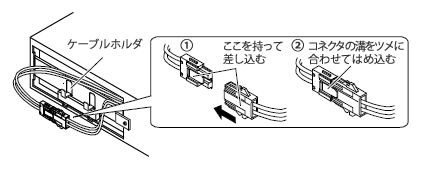

バッテリコネクタを差し込み(①)、コネクタの溝をツメに合わせてはめ込みます(②)。
バッテリケーブルをケーブルホルダに取り付けます。

※ バッテリの接続が不十分な場合、本機が正常に動作しません。しっかりとバッテリコネクタを差し込んでください。
※ 運転停止(電源出力停止)状態で交換作業を行っている場合、コネクタ接続時にバチッと音がすることがありますが、異常ではありません。

無停電電源装置(UPS)バッテリ BUB150RA交換手順7図

8.

フロントパネル左側のツメを本体側の溝に差し込み(①)、フロントパネル右側を押し込みます(②)。
フロントパネル右側をねじ(2個)で固定します(③)。

無停電電源装置(UPS)バッテリ BUB150RA交換手順8図

9.

交換作業が終わったら、自己診断テストを実施します。
テストが終了すると、自動的に運転状態に戻ります。

  • ● 運転停止(電源出力停止)状態でバッテリ交換を行った場合
    AC入力プラグを電源コンセント(商用電源)に差し込み、「電源」スイッチを押してから離して本機の電源を入れてください。自動で自己診断テストが実施されます。
    テストが開始されたら状態表示は「」になり、正常に終了すると「」と表示されます。
  • ● 運転中(電源出力中)にバッテリ交換を行った場合
    手動で自己診断テストを実施します。
    まず「ブザー停止/テスト」スイッチを5~9秒押し続けてから離します。
    テストが開始されたら状態表示は「」になり、正常に終了すると「」と表示されます。

※「バッテリ交換」ランプが点滅しているときは、自己診断テスト終了後に消灯します。


10.

バッテリ寿命カウンタをリセットします。
「ブザー停止/テスト」スイッチを10秒以上押し、バッテリ寿命カウンタをリセットしてください。リセットが完了すると「」と表示されます。

  • ● 運転停止(電源出力停止)状態の場合
    ブザーが「ピー」(連続音)と鳴ったらスイッチを離してください。
  • ● 運転中(電源出力中)の場合
    ブザー音が「ピッピッ」(断続音)から「ピー」(連続音)に変わったらスイッチを離してください。

11.

バッテリ交換日を記録します。
バッテリ交換日は、付属のバッテリ交換日ラベルに記入し、本体に貼り付けてください。



以上でバッテリ交換は完了です。


不要バッテリの処理につきましては、こちらをご覧いただくか、オムロン電子機器修理センタまでお問い合わせください。
