BX35XFVL

BX35XFVL オープン価格

特長

■

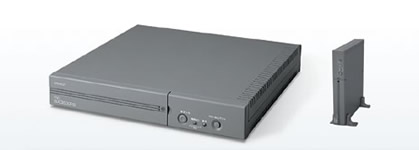

薄型デザイン
設置しやすい厚さ45mmの薄型デザインです。また、標準添付の縦置きスタンドを使って縦置きもできます。

■

バッテリはお客様で交換可能（ホットスワップ対応）
バッテリはお客様自身で簡単に交換できますので、保守時に当社へ返却する手間とコストを削減できます。

■

常時商用給電方式、矩形波出力（バックアップ運転時）

【注意事項】

・異常時、バックアップ運転時に警報ブザーが鳴らない仕様になっています。
・付属品（取説、シャットダウンソフト、通信ケーブル）は添付されておりません。
　取説はホームページよりダウンロードサービスを行っております。

自動シャットダウンソフト選択表（ソフト・ケーブル選択）

形式	使用OS	通信方式	シャットダウン ソフト	必要な別売 オプション
BX35XFVL	Windows server2003 Windows XP/2000	シリアル(RS-232C)	PowerAct Pro	PA01 BUC22
			PA	PA35(注5)
		シリアル(RS-232C)	UPSサービス(OS標準) +UPSサービスドライバ (標準添付)	PA35(注5)
		接点信号(注1) (注3)	UPSサービス(OS標準)	BUC16
	Windows NT4.0	シリアル(RS-232C)	PA	BUC16(注4)
		接点信号(注1) (注2)	UPSサービス(OS標準)	PA35(注5)
	Windows Me/98/95	シリアル(RS-232C)	PowerAct Pro	PA01 BUC22
			PA	PA35(注5)
	Linux	シリアル(RS-232C)(注1)	PA Linux	PA35(注5)
	Windows NT3.5 Netware 4.1J/3.1J	接点信号(注1) (注2)	UPSサービス(OS標準)	BUC16(注4)

(注1)	ファイルの自動保存はできません。
(注2)	UPSの自動停止にはパソコンのBIOS設定変更が必要な場合があります。OS(Windows NT)シャットダウン後、パソコンの電源が自動的に切れないように、パソコンのBIOS設定をしてください。
(注3)	UPSは(1)バッテリがなくなったとき、(2)バックアップ運転を90分以上行ったときに自動停止します。
(注4)	接続パソコンがNEC製PC-9800シリーズ、PC-9821シリーズの場合は、BUC19を使用してください。
(注5)	PA35はケーブルのみの販売はしておりません。

仕様

運転方式		常時商用BXシリーズ
形式		BX35XFVL
メーカー希望小売価格		オープン
交 流 入 力	定格入力電圧	AC100V
	電圧範囲(※1)	AC90～110V
	周波数	50/60Hz±4Hz
	最大電流	4.4A
	相数	単相2線
	入力プラグ形状	3P(NEMA5-15P)
	入力保護	リセットタイプ過電流保護器
	入力保護容量	7A
	ヒューズ寸法	--
交 流 出 力	出力容量 (共に上限)	350VA/210W
	定格電流	3.5A
	切替時間	10msec以内
	商用直送 (切替時間)	--
	電圧(商用運転時)	入力電圧スルー出力
	電圧(バックアップ運転時)	AC100V±10%
	周波数	50/60Hz±1Hz(バックアップ運転時)
	相数	単相2線
	出力波形	矩形波
	波形歪率	--
	出力コンセント	NEMA5-15R
	出力コンセント数	バックアップ：3
	過負荷保護	・定格容量の100%以上で警報 ・5分以上続くと出力停止 ・出力垂下（バックアップ運転時）
バ ッ テ リ	シール鉛バッテリ期待寿命 （※2）	4～5年（長寿命）
	バッテリ容量(V/Ah)/個数	6V/7.2Ah/2個
	ユーザ側で交換	●
	増設	--
	自動バッテリチェック機能	●
	充電時間	10時間
バックアップ時間 (20℃、初期特性)		5～90分
電源ノイズ / サージ保護機能		●
回線サージ保護機能		●
外形寸法(W×D×Hmm)		287×287×45（±1）
ゴム足高さ(mm)		約2.5
19インチラック対応(JIS/EIAラック対応)		--
縦置き / 横置き可能		●（スタンド付）
本体質量		約5kg
梱包質量		約6kg
使用環境温度 / 湿度		0～40℃/25～85%RH（無結露）
保管環境温度 / 湿度		-15～50℃（バッテリ満充電にて）/10～90%RH（無結露）
ノイズ規制(準拠基準)		VCCIクラスB
安全規格適合		--
最大内部消費電力		20W
騒音		40db以下(※3)
冷却方式		自然空冷
通信インタフェース形状		D-sub 9pin
接 点 信 号 入 出 力	バックアップ信号出力	●
	バックアップ反転信号出力	--
	バッテリLOW信号出力	●
	トラブル信号出力	--
	バックアップ停止信号出力	●
	リモートON/OFF入力	--
シリアル通信		●（RS-232C）
付 属 品	縦置きスタンド	●
	モジュラケーブル	●
	3P-2P変換プラグ	●
シ ャ ッ ト ダ ウ ン ソ フ ト	ネットワーク対応自動シャットダウンソフトPowerActPro	○（別売り：PA01、BUC22が必要）
	ネットワーク対応自動シャットダウンソフトPowerActPA	○（別売り：PA35が必要）
	自動シャットダウンソフトPower Credit	--
	UPSサービスドライバソフト	○（別売り：PA35が必要）
	自動シャットダウンソフト専用ケーブル	RS-232C(2.2m)(※4) (※5)
オ プ シ ョ ン	交換用バッテリ（質量）	BP50XF／￥8000（税抜価格）2.6kg
	自動シャットダウンソフトセットPowerCredit、UPSサービスドライバ、専用ケーブル	PA35／￥4,000（税抜価格）
保証期間		3年（バッテリは1年）

●は標準装備、○はオプション装備です。

※1：電源スイッチをONにしてUPSを起動できる入力電圧範囲です。
※2：周囲温度20℃の場合
※3：ただしUPS起動時とバックアップ運転時は50dB以下となります。
※4：USB接続は、株式会社アイ・オー・データ機器製またはエレコム株式会社製のUSB-シリアル変換アダプタにて使用可能になります。
※5：オプションケーブル(PA35)が必要です。

外形寸法図（単位：mm）

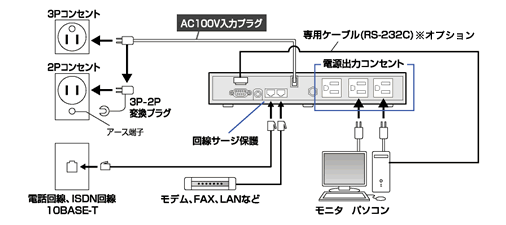

接続図
